PYTANIE NR 13.

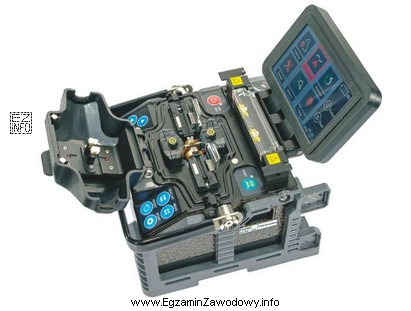

Narzędzie przedstawione na rysunku to
Ilustracja przedstawia spawarkę światłowodową, urządzenie używane w elektronice, szczególnie w kontekście kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Spawarka światłowodowa służy do trwałego łączenia dwóch włókien przez ich precyzyjne ustawienie i zespolenie (zwykle łukiem elektrycznym).
Stacja rozlutowująca usuwa cynę z połączeń lutowanych, a zaciskarka/prasa wykonują połączenia mechaniczne na końcówkach — nie łączą rdzeni światłowodów.

Pełne wyjaśnienie:

Spawarka światłowodowa (fusion splicer) to urządzenie używane w technice światłowodowej do wykonania spawu, czyli trwałego połączenia dwóch włókien optycznych. Kluczowe cechy funkcjonalne takiego urządzenia to: precyzyjne pozycjonowanie końców włókien, ich osiowanie oraz zespolenie (najczęściej poprzez kontrolowany łuk elektryczny). Efektem jest połączenie o małych stratach, stosowane w instalacjach telekomunikacyjnych i sieciach światłowodowych.

Dlaczego pozostałe odpowiedzi nie pasują do tego zastosowania?

  • Stacja rozlutowująca jest przeznaczona do pracy z lutami w elektronice (usuwanie cyny i demontaż elementów). Działa w obszarze połączeń metalicznych i pól lutowniczych, a nie w obszarze łączenia włókien optycznych.
  • Zaciskarka pneumatyczna wykonuje połączenia poprzez mechaniczne zaciśnięcie końcówki/złącza na przewodzie. To typowe dla złączy kablowych (np. konektorów), ale nie realizuje spawu włókna (nie łączy rdzeni optycznych w sposób wymagany dla toru światłowodowego).
  • Prasa hydrauliczna służy do wytwarzania dużych sił nacisku w procesach mechanicznych (tłoczenie, wciskanie, prasowanie). Jest to narzędzie warsztatowe ogólnego przeznaczenia i nie odpowiada precyzyjnej technologii łączenia światłowodów.

W zadaniach egzaminacyjnych warto kojarzyć: światłowód = praca na włóknie (cięcie, czyszczenie, spaw, osłona spawu), a elektronika lutowana = lutownica/stacja rozlutowująca. Takie rozróżnienie ogranicza pomyłki wynikające z podobieństwa obudów urządzeń na zdjęciach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest spawarka światłowodowa i do czego służy?
Spawarka światłowodowa to urządzenie do trwałego łączenia dwóch włókien optycznych w jedno połączenie o małych stratach. Ustawia końcówki włókien w osi i zespala je (najczęściej łukiem elektrycznym), co tworzy tzw. spaw światłowodowy.
Jak odróżnić spawarkę światłowodową od stacji rozlutowującej na zdjęciu?
Spawarka światłowodowa zwykle ma uchwyty na włókna i strefę osiowania/łączenia oraz pracuje z bardzo cienkim włóknem. Stacja rozlutowująca jest związana z lutowaniem: ma kolbę z dyszą/ssaniem lub grot i służy do usuwania cyny z pól lutowniczych na płytkach.
Dlaczego do łączenia światłowodów nie używa się lutowania cyną?
Rdzeń i płaszcz światłowodu są ze szkła/krzemionki, a nie z metalu, więc lut nie zapewni ciągłości optycznej. Połączenie musi utrzymać właściwą geometrię i transmisję światła, dlatego stosuje się spawanie (zespolenie włókien) lub złącza mechaniczne.
Jakie etapy obejmuje wykonanie spawu światłowodowego?
Typowo: przygotowanie i oczyszczenie włókna, zdjęcie powłoki, precyzyjne ucięcie (cleaver), ułożenie w uchwytach spawarki, osiowanie i wykonanie spawu, a na końcu zabezpieczenie spawu osłonką termokurczliwą i kontrola jakości połączenia.
Co to jest stacja rozlutowująca i kiedy się ją stosuje?
Stacja rozlutowująca to urządzenie serwisowe do demontażu elementów elektronicznych z PCB przez usuwanie stopu lutowniczego (cyny). Stosuje się ją przy naprawach, wymianie układów, czyszczeniu otworów THT i poprawkach połączeń lutowanych.
Czy zaciskarka pneumatyczna może mieć zastosowanie przy kablach światłowodowych?
Zaciskarka może być używana do niektórych zadań montażowych związanych z osprzętem kablowym (np. elementy metalowe, tulejki, wzmocnienia), ale nie wykonuje spawu włókna. Do zapewnienia ciągłości toru optycznego potrzebny jest spaw lub poprawnie dobrane złącze.
Jakie są najczęstsze błędy przy rozpoznawaniu narzędzi na rysunku w egzaminie?
Najczęściej myli się urządzenia o podobnej obudowie i ekranie (wnioskowanie "po wyglądzie"), a nie po funkcji. Drugi błąd to mieszanie procesów: spawanie światłowodów vs lutowanie elektroniki. Pomaga skojarzenie: włókno = osiowanie/uchwyty, PCB = groty/dysze.
Jakie cechy wskazują, że na ilustracji jest urządzenie do spawania włókien?
Zwróć uwagę na elementy pracy z włóknem: uchwyty po obu stronach, miejsce łączenia w osi, osłony komory spawania i często mechanizm pozycjonowania. Takie urządzenia nie mają typowego grotu lutowniczego ani dyszy do odsysania cyny.
Kiedy w praktyce wybiera się spawanie światłowodu zamiast złącza mechanicznego?
Spawanie wybiera się, gdy wymagana jest wysoka jakość toru (małe straty, stabilność w czasie) i trwałość połączenia, np. w sieciach telekomunikacyjnych. Złącza mechaniczne bywają szybsze w montażu, ale zwykle wymagają większej kontroli czystości i geometrii.
Jak przygotować się do zadań z rozpoznawania narzędzi w ELM.2?
Ucz się "rodzinami" sprzętu: narzędzia lutownicze/rozlutowujące, narzędzia mechaniczne (zaciskarki, prasy), oraz sprzęt teletechniczny (spawarki, mierniki, testery). Przeglądaj zdjęcia z podpisami i notuj cechy rozpoznawcze: uchwyty, dysze, szczęki, komory.
