W warsztacie mechaniczno-ślusarskim trasowanie to etap przygotowawczy przed obróbką: polega na przeniesieniu na detal informacji o położeniu linii, punktów, osi lub granic obróbki. Kluczowe jest rozróżnienie, czy trasowanie odbywa się na jednej płaszczyźnie, czy w przestrzeni.

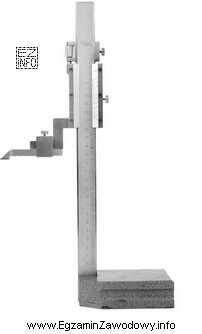

Trasowanie przestrzenne stosuje się wtedy, gdy trzeba wyznaczyć położenie na powierzchniach leżących w różnych płaszczyznach albo na krawędziach i ściankach bocznych. W praktyce oznacza to korzystanie z narzędzi, które pozwalają odnieść się do bazy (np. krawędzi, wysokości, punktu odniesienia) i przenieść wymiar lub kierunek w układzie 3D. Dlatego poprawna odpowiedź brzmi: trasowania przestrzennego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Kreślenie okręgów i łuków jest typową funkcją narzędzi przeznaczonych do rysowania promieni (np. cyrkli traserskich). To inny typ pracy: zamiast przenoszenia położeń w przestrzeni chodzi o prowadzenie łuku o zadanym promieniu.
- Trasowanie na płaszczyźnie dotyczy zaznaczania na jednej powierzchni (np. na płycie lub na jednej ściance detalu). W takim zadaniu zwykle wystarczają proste przyrządy do prowadzenia rysika po płaszczyźnie i liniał/rysik, bez potrzeby odniesienia do różnych płaszczyzn.
- Wyznaczanie osi otworów to zadanie szczegółowe (np. przez punktowanie, trasowanie krzyżowe, użycie kątowników lub przyrządów do osiowania). Nie każde narzędzie traserskie jest do tego dedykowane; w pytaniu chodzi o ogólne zastosowanie narzędzia z fotografii.
Wskazówka egzaminacyjna: najpierw określ, czy narzędzie służy do prowadzenia linii, ustalania wysokości/odległości od bazy, czy do kreślenia promieni. To zwykle pozwala odróżnić trasowanie przestrzenne od płaskiego i od czynności stricte "cyrklowych".
