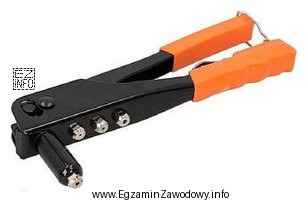

Narzędzie przedstawione na ilustracji to nitownica ręczna do nitów zrywanych (tzw. nitownica do "pop-nitów"). Wskazują na to typowe elementy konstrukcyjne: dźwigniowe, długie ramiona do wytworzenia dużej siły oraz głowica robocza z wkręcanym noskiem (dyszą) z centralnym otworem. Dodatkowo na korpusie znajdują się zapasowe, wymienne noski o różnych średnicach, co jest charakterystyczne dla nitownic.
Dlaczego poprawne jest "nitowania"?
Podczas nitowania nitem zrywanym trzpień jest chwytany i przeciągany przez mechanizm nitownicy. Tuleja nita rozpęcznieje po stronie niewidocznej, a trzpień pęknie w zaprojektowanym miejscu. Efektem jest połączenie nierozłączne, często stosowane przy montażu cienkich blach, obudów i elementów konstrukcyjnych w elektrotechnice (np. obudowy rozdzielnic, kanały kablowe).
Dlaczego pozostałe odpowiedzi są błędne?
- "zaciskania końcówek" – zaciskarki do końcówek kablowych mają szczęki z matrycami (gniazda do zaprasowania tulejek/końcówek) i zwykle głowicę w osi narzędzia. W tym narzędziu widać dyszę z otworem oraz noski, a nie matryce zaciskowe.
- "smarowania" – smarownica ręczna posiada zbiornik na smar i układ tłokowy/wyciskający. Na ilustracji nie ma żadnego zbiornika ani elementów typowych dla smarownic.
- "profilowania przewodów" – narzędzia do profilowania/kształtowania przewodów mają rolki, prowadnice lub szczęki formujące. Tu kluczowym elementem jest nosek do nita, co wskazuje na funkcję łączenia elementów, a nie formowania przewodów.
Wskazówka egzaminacyjna: przy rozpoznawaniu narzędzi patrz na część roboczą (głowicę). U nitownicy najłatwiej rozpoznać wymienny nosek z otworem i "magazynek" nosków na korpusie.
