KWALIFIKACJA MEP1 - CZERWIEC 2020



PYTANIE NR 29.
Które narzędzie służy do ucinania końcówek wlutowanych elementów elektronicznych?

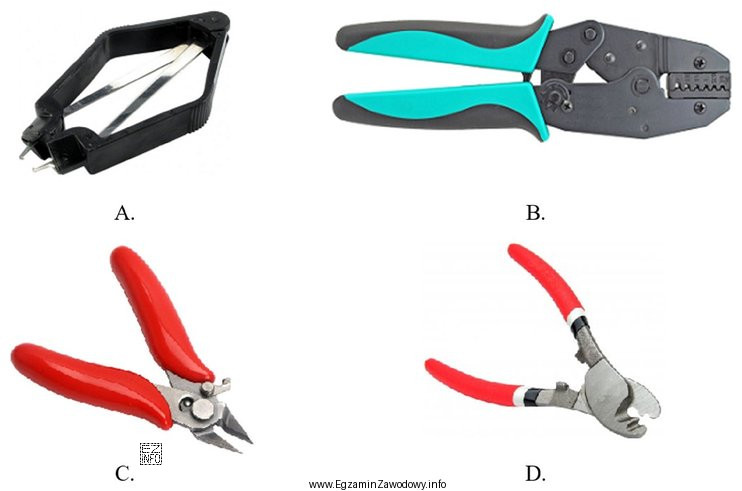

Ilustracja przedstawia cztery różne narzędzia, które mogą być używane w kontekście mechaniki precyzyjnej, szczególnie w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Końcówki (wyprowadzenia) wlutowanych elementów skraca się narzędziem tnącym o ostrzach bocznych, przeznaczonym do precyzyjnego cięcia drutu/wyprowadzeń przy płytce.
Typowo są to cążki boczne (obcinaczki tnące), które pozwalają uciąć nadmiar bez wyginania nóżek.

Pełne wyjaśnienie:

Po wlutowaniu elementu przewlekanego (THT) na płytce PCB jego wyprowadzenia zwykle wystają ponad spoinę lutowniczą. Nadmiar długości należy uciąć, aby:

  • zmniejszyć ryzyko zwarć z sąsiednimi ścieżkami lub wyprowadzeniami,
  • ułatwić montaż płytki w obudowie i późniejszy serwis,
  • poprawić estetykę i jakość wykonania.

Do tej czynności stosuje się cążki boczne (obcinaczki tnące) lub specjalne obcinaczki do wyprowadzeń. Mają one ostrza ustawione tak, by można było podejść blisko powierzchni płytki i wykonać czyste cięcie drutu/wyprowadzenia.

Dlaczego pozostałe typowe narzędzia nie pasują?

  • Szczypce płaskie/okrągłe służą głównie do chwytania i gięcia, a nie do precyzyjnego odcinania; mogą wyginać wyprowadzenie i uszkodzić połączenie lutowane.
  • Nożyczki/nożyk nie są przeznaczone do cięcia twardych wyprowadzeń przy płytce; łatwo o poślizg, uszkodzenie laminatu lub skaleczenie.
  • Narzędzia do odsysania cyny służą do rozlutowywania, a nie do skracania końcówek.

W praktyce warto pamiętać o bezpieczeństwie: podczas cięcia końcówki mogą "odskoczyć", dlatego stosuje się okulary ochronne i kontroluje kierunek cięcia (czasem przytrzymuje się odcięty fragment).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jakie narzędzie służy do ucinania wyprowadzeń po lutowaniu THT?
Najczęściej używa się cążek bocznych (obcinaczek tnących) albo obcinaczek do wyprowadzeń. Pozwalają one podejść blisko płytki PCB i uciąć nadmiar nóżki bez wyginania elementu oraz bez naruszania spoiny lutowniczej.
Dlaczego nie powinno się ucinać końcówek nożykiem lub nożyczkami?
Nożyk i nożyczki nie są przeznaczone do cięcia twardych wyprowadzeń przy PCB. Łatwo o poślizg i uszkodzenie laminatu, ścieżek lub własnych dłoni. Cążki boczne dają kontrolę, stabilność i czystsze cięcie w małej odległości od spoiny.
Co to są wyprowadzenia elementów elektronicznych?
Wyprowadzenia to metalowe "nóżki" elementu (np. rezystora, diody, kondensatora), które przechodzą przez otwory w płytce i są lutowane do pól lutowniczych. Po lutowaniu ich nadmiar często wystaje i wymaga skrócenia dla bezpieczeństwa i estetyki.
Kiedy przycina się końcówki elementów na płytce PCB?
Najczęściej przycina się je po wykonaniu lutowania i po upewnieniu się, że spoina jest poprawna. Dzięki temu element jest stabilnie osadzony, a cięcie nie powoduje jego przesunięcia. Czasem kontroluje się też długość przed lutowaniem, ale standardowo skracanie wykonuje się po.
Jak blisko płytki można uciąć wyprowadzenie po lutowaniu?
Wyprowadzenie ucina się zwykle możliwie blisko spoiny, ale tak, by nie naruszyć samego połączenia lutowanego. Zbyt agresywne cięcie może "szarpnąć" wyprowadzenie i osłabić spoinę. Dlatego używa się ostrych obcinaczek i wykonuje jedno zdecydowane cięcie.
Czy cążki boczne mogą uszkodzić spoinę lutowniczą?
Tak, jeśli są tępe albo jeśli ciągnie się wyprowadzenie podczas cięcia. Mechaniczny ruch może przenieść naprężenia na spoinę. Aby temu zapobiec, używa się ostrych cążek, podchodzi prostopadle, a odcięty fragment kontroluje się (np. osłania palcem lub chwytakiem).
Jakie są najczęstsze błędy przy obcinaniu wyprowadzeń po lutowaniu?
Typowe błędy to: użycie niewłaściwego narzędzia (gięcie zamiast cięcia), cięcie zbyt daleko (zostają długie "kolce" grożące zwarciem), cięcie zbyt blisko z naruszeniem spoiny oraz brak ochrony oczu. Warto też sprzątać odcięte końcówki, bo są ostre.
Jak dobrać cążki do prac precyzyjnych przy elektronice?
Do elektroniki wybiera się cążki małe, ostre i wygodne w prowadzeniu, najlepiej o precyzyjnych ostrzach i dobrej jakości stali. W pracach serwisowych ważne jest też bezpieczeństwo ESD (narzędzia i stanowisko), aby nie uszkodzić wrażliwych podzespołów.
Czy przy cięciu wyprowadzeń trzeba stosować okulary ochronne?
Tak, jest to dobra praktyka. Odcięte końcówki mogą odskoczyć z dużą prędkością i łatwo trafić w oko. Okulary ochronne znacząco zmniejszają ryzyko urazu. Dodatkowo warto kontrolować kierunek cięcia i przytrzymywać odcinany fragment.
Jak odróżnić cążki boczne od szczypiec płaskich na egzaminie?
Cążki boczne mają ostrza tnące, które schodzą się jak nożyce i są przeznaczone do przecinania drutu/wyprowadzeń. Szczypce płaskie mają płaskie szczęki do chwytania i gięcia, a nie do czystego cięcia. Jeśli pytanie dotyczy "ucinania", właściwsze są cążki tnące.
info

Statystycznie 82% uczniów zna prawidłową odpowiedź. średnio łatwe
