Pytanie sprawdza umiejętność identyfikacji narzędzia stosowanego w obróbce plastycznej na zimno na podstawie rysunku oraz nazewnictwa technologicznego.
Dlaczego poprawna jest odpowiedź: "Ciągadło składane profilowe, do drutów o przekroju kwadratowym."

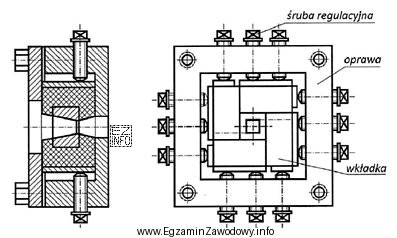

W ciągnieniu (np. drutu) materiał jest przeciągany przez otwór roboczy narzędzia. Zasadą jest, że geometria otworu roboczego (profil) odpowiada geometrii wyrobu po przejściu przez narzędzie. Jeśli rysunek przedstawia rozwiązanie profilowe przystosowane do uzyskania przekroju kwadratowego, to logicznym wyborem jest ciągadło profilowe do drutu kwadratowego. Określenie "składane" odnosi się do konstrukcji narzędzia (z elementów), spotykanej w rozwiązaniach ułatwiających montaż/obsługę przy danych profilach.
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- "Matrycę do wyciskania przeciwbieżnego." – wyciskanie to inny proces niż ciągnienie: materiał jest tłoczony/wyciskany przez narzędzie, a nie przeciągany. Matryce do wyciskania mają inną funkcję i zwykle są kojarzone z prasami i układem stempla/pojemnika, a nie z typowym ciągnieniem drutu.
- "Ciągadło obrotowe, walcowo-rolkowe." – ciągadła rolkowe/obrotowe opierają kształtowanie na rolkach (kontakt toczny), a nie na klasycznym otworze matrycowym o zadanym profilu. Jeżeli rysunek pokazuje narzędzie o charakterze profilowego otworu roboczego, to nie jest to wariant rolkowy.
- "Wykrojnik bez prowadzenia, do wycinania otworów kwadratowych." – wykrojnik należy do operacji wykrawania (cięcia) w blachach, a nie do kształtowania objętościowego/przeciągania drutu. Podobieństwo "kwadratowego kształtu" bywa mylące, ale dotyczy efektu w materiale płaskim (otwór), nie przekroju drutu po ciągnieniu.
Wskazówka egzaminacyjna: najpierw rozpoznaj proces (ciągnienie vs wyciskanie vs wykrawanie), a dopiero potem dobieraj nazwę narzędzia. Gdy w odpowiedziach pojawia się "wykrojnik", pytaj siebie: czy na rysunku widać narzędzie do cięcia blachy (stempel/matryca wykrawająca), czy narzędzie do kształtowania przekroju podczas przeciągania materiału.
