W zadaniu chodzi o to, aby po podaniu na wejście timera logicznej jedynki jego wyjście zostało załączone na dokładnie 5 sekund. Taki efekt odpowiada działaniu timera impulsowego (monostabilnego), czyli typu TP: po pojawieniu się sygnału "1" na wejściu timer generuje impuls na wyjściu o długości wynikającej z nastaw.

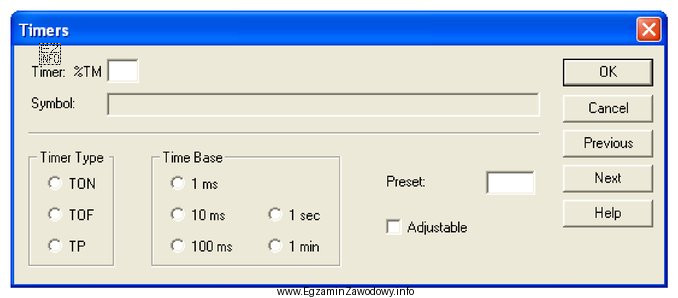

Jeżeli okno konfiguracyjne podaje czas bazowy oraz wartość Preset, to czas trwania impulsu liczymy jako:
czas = Preset × czas bazowy
Dla bazy 10 ms i Preset 500 otrzymujemy:
- 500 × 10 ms = 5000 ms
- 5000 ms = 5 s
Dlatego zestaw nastaw: Typ timera – TP, czas bazowy – 10 ms, wartość Preset – 500 spełnia wymaganie.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- TOF, 10 ms, 500 – TOF to opóźnienie wyłączenia (wyjście utrzymuje się po zaniku "1"), a nie impuls 5 s od momentu podania "1". Mechanizm czasowy dotyczy tu zwykle zwłoki wyłączenia, więc nie realizuje wymaganego zachowania.
- TP, 10 ms, 50 – typ timera jest właściwy, ale czas jest zły: 50 × 10 ms = 500 ms = 0,5 s, czyli impuls jest 10 razy krótszy niż wymagane 5 s.
- TON, 1 ms, 500 – TON realizuje opóźnienie załączenia: wyjście włącza się dopiero po upływie nastawionego czasu od wejścia "1". Dodatkowo 500 × 1 ms = 0,5 s, więc nawet jako czas opóźnienia nie odpowiada 5 s.
Wskazówka egzaminacyjna: najpierw dobierz rodzaj funkcji czasowej (impuls vs opóźnienie), a dopiero potem wykonaj przeliczenie jednostek, pilnując zera w przejściu 5 s = 5000 ms.
