KWALIFIKACJA BUD19 - STYCZEŃ 2017

Wyjaśnienie poprawnej odpowiedzi:

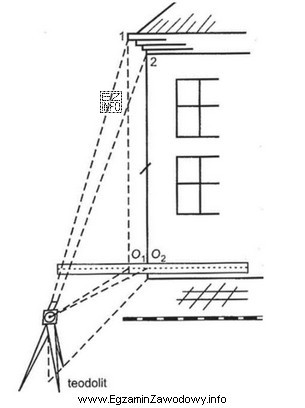

Metoda przedstawiona na rysunku to metoda rzutowania, stosowana przy inwentaryzacji elewacji, gdy nie ma możliwości bezpośredniego pomiaru odległości poziomych między punktami. Na ilustracji widać teodolit ustawiony w pewnej odległości od budynku, z którego prowadzone są pomiary kątowe do charakterystycznych punktów elewacji. Metoda ta polega na rzutowaniu punktów z elewacji na płaszczyznę poziomą, co umożliwia określenie wymiarów i położenia elementów budynku bez konieczności bezpośredniego dostępu do wszystkich jego części. Jest to szczególnie przydatne w przypadku wysokich lub trudno dostępnych obiektów. Dzięki tej metodzie można dokładnie odwzorować geometrię elewacji na podstawie pomiarów kątowych i odległościowych wykonanych z jednego lub kilku stanowisk pomiarowych.
