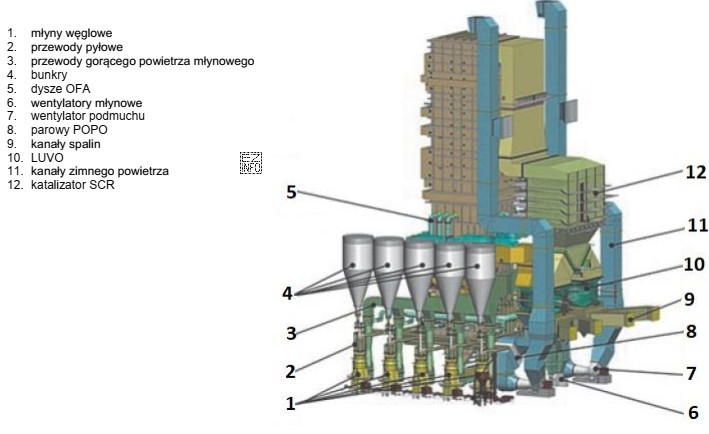

W instalacjach energetycznych rozróżnia się kilka podstawowych obiegów/ciągów technologicznych, nazwanych od medium, które w nich przepływa. W tym zadaniu kluczowe jest ustalenie, czy elementy oznaczone 1–3 służą pracy z paliwem, ze spalinami, z parą czy z wodą.
Obieg paliwowy to część instalacji odpowiedzialna za dostarczenie i przygotowanie paliwa do procesu spalania. W praktyce mogą to być elementy takie jak układ podawania paliwa, armatura odcinająca i regulacyjna, filtry, pompy (dla paliw płynnych) lub elementy transportu (dla paliw stałych), a także fragmenty doprowadzenia paliwa do palnika. Jeżeli na rysunku oznaczenia 1–3 wskazują właśnie elementy "paliwowe" (czyli pracujące z paliwem), poprawna jest odpowiedź: paliwowego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Obieg spalinowy dotyczy drogi spalin: od komory spalania przez kanały spalin, wymienniki (np. ekonomizer/podgrzewacze), aż do urządzeń oczyszczania i komina. Jeżeli na rysunku nie ma typowych elementów toru spalin, nie należy wybierać tej opcji.
- Obieg parowy odnosi się do wytwarzania i przepływu pary: elementów kotła parowego, przegrzewaczy, rurociągów pary i armatury parowej. Zaznaczone elementy 1–3 musiałyby być jednoznacznie powiązane z parą, aby ta odpowiedź była właściwa.
- Obieg wodny (w tym zasilania/obieg wody) obejmuje wodę zasilającą i obieg wody w układach grzewczych: pompy, odgazowywacze, zbiorniki, rurociągi wody, armaturę wodną. Jeśli 1–3 nie wskazują elementów typowo wodnych, ta odpowiedź odpada.
Wskazówka egzaminacyjna: zamiast kojarzyć "energetyka = spaliny/pary", zawsze identyfikuj medium oraz funkcję elementów na schemacie (doprowadzenie paliwa vs odprowadzenie spalin vs wytwarzanie/transport pary vs obieg wody).
