W izolacjach przemysłowych rurociągów stosuje się płaszcze ochronne z blachy oraz różne detale końcowe i odwadniające. Element nazwany okapnikiem pełni funkcję "kapinosa": ma tak ukształtować krawędź lub lokalny detal osłony, aby woda opadowa lub skropliny nie spływały po powierzchni w kierunku zakładów blachy i nie wnikały w okolice izolacji. W praktyce ogranicza to zawilgocenie izolacji i ryzyko uszkodzeń (w tym przyspieszonej korozji pod osłoną).

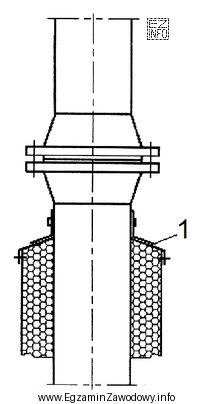

Odpowiedź "okapnik" pasuje więc do sytuacji, gdy na rysunku pokazano niewielki, charakterystyczny element związany z odprowadzeniem wody z okolicy płaszcza na odcinku poziomym.
Pozostałe propozycje są typowe, ale oznaczają inne elementy:
- "płaszcz" to zasadnicza osłona z blachy (całość okrycia), a nie pojedynczy detal. Jeśli na rysunku numer "1" wskazuje mały fragment/krawędź, to nazwanie go całym płaszczem jest nieprecyzyjne.
- "denko czołowe" dotyczy zamknięcia czoła izolacji (na końcu odcinka lub przy armaturze), a nie detalu wzdłuż rurociągu poziomego. Uczniowie często mylą zakończenia z elementami odwadniającymi, bo oba bywają na krawędziach.
- "wspornik kaptura" jest elementem konstrukcyjnym/pomocniczym dla kaptura (osłony), a nie detalem służącym do odprowadzania wody. Na schemacie wygląda zwykle jak podparcie, nie jak wyprofilowana krawędź.
Na egzaminie warto patrzeć na funkcję elementu: jeśli widzisz ukształtowanie mające "urwań" strugę wody (krawędź/kapinos), to najczęściej będzie to okapnik, a nie płaszcz czy denko.
