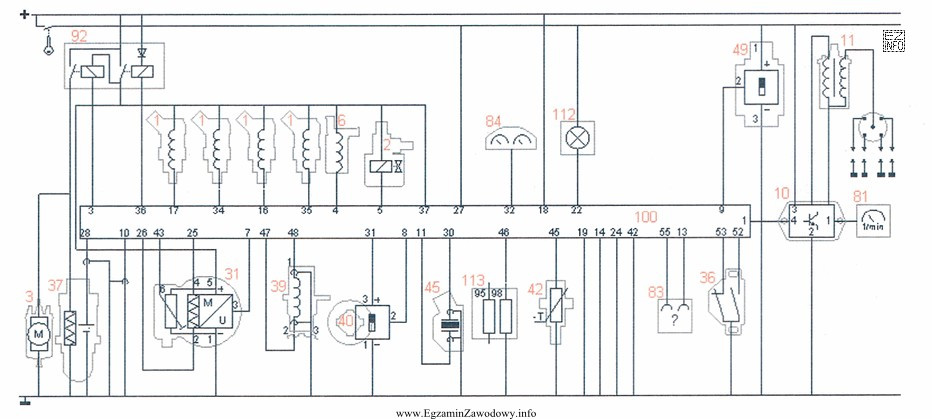

W tego typu zadaniach kluczowa jest umiejętność czytania schematu: numer pozycji (np. 37) nie opisuje "rodzaju" czujnika w sposób ogólny, tylko odsyła do konkretnego elementu oznaczonego na dołączonej dokumentacji.
Odpowiedź "tlenu" jest poprawna, ponieważ pozycja 37 na schemacie odpowiada czujnikowi tlenu, potocznie nazywanemu sondą lambda. Taki czujnik jest elementem układu sterowania silnikiem i służy do kontroli składu spalin (informacji o zawartości tlenu), co umożliwia regulację składu mieszanki.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Halla" – czujniki Halla są kojarzone głównie z pomiarem prędkości/położenia (np. wału, wałka, prędkości obrotowej), a nie z analizą spalin. Jeżeli schemat wskazuje pozycję 37 jako sondę lambda, nie można jej zastąpić czujnikiem Halla.
- "temperatury" – czujnik temperatury (np. cieczy chłodzącej czy powietrza) ma inną funkcję oraz typowe miejsce w instalacji. Jest to częsta pułapka: uczeń wybiera "temperatury", bo jest to popularny czujnik, ale nie wynika to z oznaczenia na schemacie.
- "spalania stukowego" – czujnik stukowy wykrywa drgania związane ze spalaniem stukowym, a jego rola dotyczy ochrony silnika i korekcji zapłonu. Nie jest to czujnik tlenu i na schemacie ma odrębne oznaczenie.
W praktyce warsztatowej poprawna identyfikacja elementu na schemacie decyduje o tym, gdzie wykonać pomiary (zasilanie, masa, sygnał) i jak dobrać procedurę diagnostyczną. Warto ćwiczyć czytanie legendy schematu oraz powiązanie numerów pozycji z opisem elementów w dokumentacji.
