KWALIFIKACJA DRM4 - STYCZEŃ 2018



PYTANIE NR 3.
O którą operację należy uzupełnić wykaz operacji potrzebnych do wykonania elementu z drewna litego pokazanego na rysunkach?

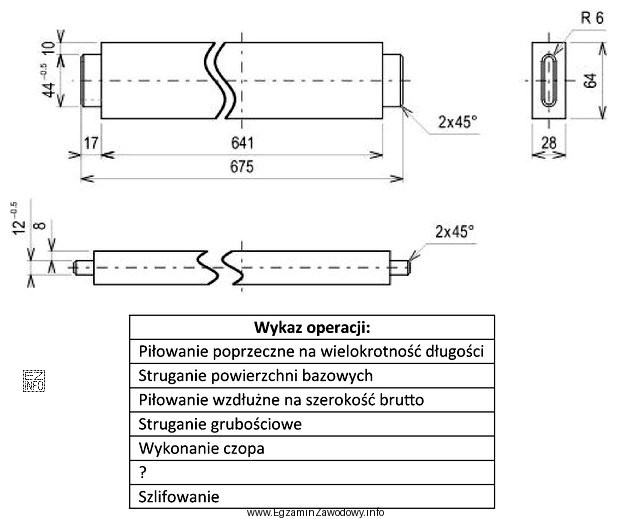

Ilustracja przedstawia rysunek techniczny elementu z drewna litego, który jest częścią egzaminu kwalifikacyjnego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Fazowanie to operacja wykonania fazy, czyli ścięcia krawędzi pod określonym kątem. Jeśli na rysunku elementu z drewna litego widać ścięte krawędzie, to brakującą operacją w wykazie będzie właśnie fazowanie, a nie okleinowanie czy toczenie.

Pełne wyjaśnienie:

W technologii wykonywania elementów z drewna litego wykaz operacji powinien odpowiadać temu, co widać na rysunku detalu: jego kształtowi, krawędziom i wykończeniu powierzchni. Operacja "Fazowania" dotyczy wykonania fazy, czyli celowego ścięcia ostrej krawędzi (najczęściej pod kątem, np. 45° lub innym wskazanym na rysunku). Taka faza poprawia bezpieczeństwo użytkowania (mniej ostrych krawędzi), estetykę i czasem ułatwia montaż.

Dlaczego pozostałe odpowiedzi nie pasują do sytuacji z rysunku elementu z drewna litego?

  • "Frezowania" to pojęcie szersze: obejmuje wiele różnych zabiegów wykonywanych frezem (rowki, profile, kształtowanie płaszczyzn). Sam fakt, że fazę można wykonać narzędziem frezującym, nie zmienia tego, że w wykazie operacji właściwą nazwą czynności jest fazowanie, gdy celem jest wykonanie fazy.
  • "Okleinowania" dotyczy naklejania/naprasowywania okleiny (np. obrzeża) na elementy płytowe lub w celu wykończenia krawędzi materiałów drewnopochodnych. W przypadku elementu z drewna litego i cechy widocznej jako ścięcie krawędzi, okleinowanie nie rozwiązuje zadania geometrycznego – nie tworzy fazy.
  • "Toczenia" dotyczy obróbki na tokarce, typowo elementów obrotowych (wałki, tralki, kołki). Jeżeli rysunek wskazuje na krawędzie z fazą, to toczenie nie jest właściwą operacją do uzyskania ścięcia krawędzi typowego dla elementów pryzmatycznych.

Wskazówka egzaminacyjna: szukaj na rysunku oznaczeń i cech typu ścięcie naroża, faza, charakterystyczna linia fazy lub wymiarowanie krawędzi. To niemal zawsze kieruje do operacji "fazowanie", a nie do ogólnych nazw metod obróbki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest fazowanie krawędzi w drewnie litym?
Fazowanie to wykonanie fazy, czyli ścięcia ostrej krawędzi elementu pod określonym kątem. Stosuje się je dla estetyki, bezpieczeństwa (mniej ostrych krawędzi) i lepszego dopasowania w montażu. Na rysunku faza zwykle jest pokazana jako ścięty narożnik.
Jak na rysunku rozpoznać, że potrzebne jest fazowanie?
Wskazówką jest widoczne ścięcie krawędzi (naroża nie są ostre, tylko "ucięte"), czasem z wymiarowaniem i kątem. Jeśli element ma być bez ostrych krawędzi lub ma charakterystyczne ścięte narożniki, to w wykazie operacji powinna pojawić się operacja fazowania.
Dlaczego fazowanie to nie to samo co frezowanie?
Frezowanie to ogólna metoda obróbki frezem, która obejmuje wiele działań (rowki, profile, kształtowanie). Fazowanie jest konkretną operacją o jasno określonym celu: wykonanie fazy na krawędzi. Fazę często wykonuje się frezem fazującym, ale w technologii rozróżnia się nazwę metody i nazwę operacji.
Kiedy zamiast fazowania stosuje się zaokrąglanie krawędzi?
Zaokrąglanie stosuje się, gdy krawędź ma mieć promień (łuk), a nie płaskie ścięcie. W praktyce wybór zależy od rysunku/wytycznych: faza to płaska powierzchnia pod kątem, a zaokrąglenie to łuk. Na egzaminie kluczowe jest dopasowanie nazwy operacji do geometrii pokazanej na rysunku.
Co oznacza w praktyce "wykaz operacji" w stolarstwie?
To lista kolejnych czynności technologicznych potrzebnych do wykonania elementu, np. formatowanie, struganie, wiercenie, frezowanie, fazowanie, szlifowanie. W zakładzie bywa częścią karty technologicznej lub instrukcji stanowiskowej. W zadaniu chodzi o dopisanie brakującej operacji wynikającej z cech detalu.
Czy okleinowanie ma zastosowanie do elementów z drewna litego?
Okleinowanie kojarzy się głównie z materiałami drewnopochodnymi (płyty wiórowe/MDF) i wykańczaniem krawędzi obrzeżem. W drewnie litym częściej stosuje się obróbkę kształtu krawędzi (faza, promień) oraz szlifowanie i lakierowanie. Samo okleinowanie nie tworzy fazy pokazanej na rysunku.
Jakie narzędzie najczęściej stosuje się do fazowania?
W praktyce fazę wykonuje się np. frezem fazującym na frezarce lub ręczną frezarką górnowrzecionową, ewentualnie innymi narzędziami zależnie od skali produkcji. Na egzaminie ważniejsze od modelu narzędzia jest rozpoznanie operacji: jeśli celem jest ścięcie krawędzi, to jest to fazowanie.
Dlaczego toczenie zwykle nie pasuje do detali z fazą na krawędziach?
Toczenie dotyczy elementów obracających się w trakcie obróbki (bryły obrotowe). Faza na krawędzi elementu o kształcie pryzmatycznym to typowa cecha obróbki krawędzi (np. na frezarce), a nie efekt toczenia. Jeżeli rysunek nie wskazuje elementu obrotowego, toczenie jest mało prawdopodobne.
Jakie błędy najczęściej popełnia się w takich pytaniach z rysunkami?
Najczęściej myli się nazwę operacji z ogólną metodą (wybieranie "frezowania" zamiast "fazowania"), albo automatycznie wybiera okleinowanie, bo kojarzy się z krawędziami mebli. Drugi błąd to przeoczenie szczegółu na rysunku (np. małego ścięcia naroża), przez co dobiera się złą operację.
Jak podejść do pytania, gdy nie jestem pewien, co pokazuje rysunek?
Najpierw wypisz cechy geometryczne: czy są ścięcia, promienie, rowki, otwory, element obrotowy. Potem dopasuj je do operacji technologicznych. Jeśli widzisz ścięcie krawędzi, myśl o fazowaniu; jeśli promień – o zaokrąglaniu; jeśli obrzeże z innego materiału – o okleinowaniu. To ogranicza zgadywanie.
info

Statystycznie 41% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Fazowanie to operacja wykonania fazy, czyli ścięcia krawędzi pod określonym kątem."

Materiały:

  • Podręczniki i skrypty z technologii obróbki drewna (działy: obróbka krawędzi, frezowanie profilowe)
  • Materiały szkolne/branżowe dotyczące czytania rysunku technicznego w stolarstwie
  • Instrukcje stanowiskowe i karty technologiczne stosowane w pracowniach obróbki drewna (przykłady wykazów operacji)
