Obciążenie nominalne wibroizolatora oznacza przedział siły (obciążenia), przy którym element sprężynowy pracuje w swoim przewidzianym zakresie roboczym. W praktyce dobór "w środku" zakresu nominalnego pomaga utrzymać właściwe ugięcie sprężyny, stabilność zawieszenia oraz oczekiwany efekt izolacji drgań.

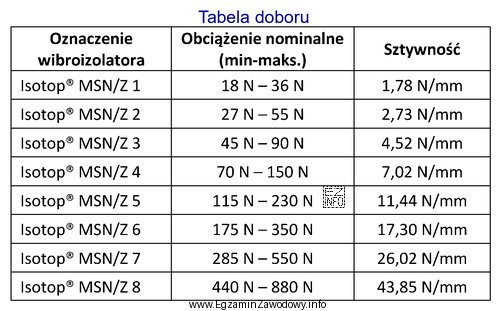

W pytaniu wskazano konkretny wyrób: wibroizolator sprężynowy podwieszany Isotop® MSN/Z5. Dla takiej sytuacji kluczowa jest znajomość parametrów katalogowych danego typu, ponieważ różne wersje (np. o innych oznaczeniach) mają inne przedziały nośności. Poprawny przedział obciążenia nominalnego wynosi 115 N – 230 N.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 70 N – 150 N – to inny zakres nośności; w kontekście doboru oznaczałby inną charakterystykę sprężyny (zbyt "miękką" lub zbyt małą nośność) dla wariantu Z5.
- 27 N – 55 N – zakres typowy dla bardzo małych obciążeń; przy obciążeniu urządzeń podwieszanych mógłby prowadzić do przeciążenia elementu, utraty parametrów pracy i ryzyka uszkodzeń.
- 285 N – 550 N – zakres dla znacznie większych obciążeń; zastosowanie do lżejszych urządzeń może skutkować zbyt małym ugięciem sprężyny, a w konsekwencji gorszą izolacją drgań (sprężyna pracuje "za sztywno").
Wskazówka egzaminacyjna: gdy pytanie dotyczy konkretnego modelu osprzętu (wibroizolator, obejma, podwieszenie), zwykle sprawdza umiejętność identyfikacji danych katalogowych: nośności, zakresów pracy i przeznaczenia. Warto ćwiczyć szybkie kojarzenie oznaczeń typu/serii z przedziałami obciążeń.
