KWALIFIKACJA GIW12 - STYCZEŃ 2019

PYTANIE NR 27.
Oblicz na podstawie fragmentu karty marszowania brakującą wartość poziomu płuczki wiertniczej w trip tanku po zapuszczeniu 15 pasów rur płuczkowych 5".

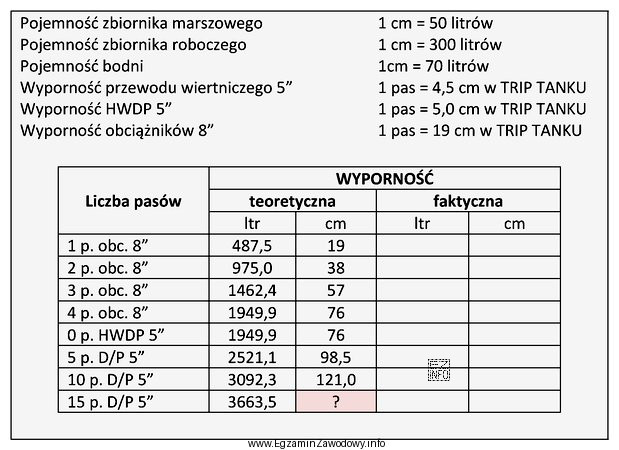

Ilustracja przedstawia tabelę związaną z obliczeniami dotyczącymi poziomu płuczki wiertniczej w kontekście zawodu wiertacza.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poziom płuczki w trip tanku po zapuszczeniu kolejnych pasów rur wyznacza się z bilansu na karcie marszowania: do poziomu/objętości początkowej dodaje się lub odejmuje zmianę przypisaną do 15 pasów rur 5" (z zachowaniem znaków). Otrzymany stan końcowy odpowiada wartości 143,5 cm.

Pełne wyjaśnienie:

Aby wyznaczyć brakującą wartość poziomu płuczki w trip tanku po zapuszczeniu 15 pasów rur płuczkowych 5", należy potraktować zadanie jako bilans zmiany stanu w zbiorniku zapisany na karcie marszowania.

Idea obliczeń jest zawsze taka sama:

  • karta marszowania podaje stan wyjściowy (poziom lub objętość) oraz zmianę przypisaną do konkretnej operacji (np. zapuszczanie kolejnych pasów),
  • dla wskazanej liczby pasów sumuje się zmiany (lub korzysta z wartości zbiorczej, jeśli karta ją podaje),
  • otrzymany wynik dodaje się do stanu początkowego albo odejmuje (zgodnie ze znakiem w tabeli),
  • wynik końcowy odczytuje się jako poszukiwany poziom w cm.

Odpowiedź "143,5 cm" jest poprawna, ponieważ jest to poziom końcowy wynikający z poprawnego zastosowania bilansu z karty marszowania dla operacji "zapuszczenie 15 pasów rur płuczkowych 5"".

Pozostałe wartości są typowymi rezultatami błędów rachunkowych lub interpretacyjnych:

  • "57,0 cm" często pojawia się, gdy ktoś omyłkowo przyjmuje inną kolumnę (np. stan przed operacją) albo odejmuje zamiast dodawać (lub odwrotnie).
  • "98,5 cm" może wynikać z policzenia tylko części pasów (np. pominięcia kilku wpisów) albo z błędnego zaokrąglenia pośrednich wyników.
  • "38,0 cm" bywa skutkiem pomylenia jednostek lub przepisania wartości z niewłaściwego wiersza (np. z innej średnicy rur albo innej fazy operacji).

Wskazówka egzaminacyjna: zawsze sprawdzaj, czy karta marszowania podaje zmianę jako przyrost czy ubytek oraz czy liczba pasów w zadaniu odpowiada zakresowi sumowania. Kontrola znaków i jednostek jest tu ważniejsza niż samo działanie arytmetyczne.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Trip tank to mały, skalibrowany zbiornik używany podczas trippingu (zapuszczania/wyciągania przewodu) do dokładnej obserwacji zmian objętości płuczki. Ułatwia wykrycie nieoczekiwanych ubytków lub przyrostów, bo nawet niewielka zmiana poziomu jest szybko widoczna.
Najpierw ustal, czy karta podaje stan w cm czy w objętości. Następnie sprawdź, które kolumny oznaczają stan początkowy, zmianę dla danego kroku oraz stan końcowy. Dla wskazanej liczby pasów sumujesz zmiany i wyznaczasz poziom końcowy.
Każdy pas rur wprowadzany do otworu zmienia bilans płuczki w obiegu (objętość "zajęta" przez elementy przewodu i warunki operacji). Dlatego karta marszowania przypisuje zmianę do określonej liczby pasów, a w zadaniu trzeba policzyć dokładnie tyle kroków, ile wskazano.
Najczęstsze pomyłki to: odwrócenie znaku (dodać/odjąć), przepisanie wartości z niewłaściwego wiersza, nieuwzględnienie wszystkich pasów, mieszanie jednostek (cm i litry) oraz zaokrąglanie w połowie obliczeń. Dobre praktyki to kontrola jednostek i sprawdzenie wyniku "zdrowym rozsądkiem".
Nie zawsze. Część kart marszowania podaje zmiany w objętości, a poziom w cm wynika z kalibracji zbiornika (zależność poziom–objętość). Jeśli dane są objętościowe, najpierw liczysz bilans objętości, a dopiero potem przeliczasz go na cm zgodnie z tabelą/skalą zbiornika.
Trip tank stosuje się głównie podczas operacji, gdy przepływy są małe lub przerywane i potrzebna jest duża czułość pomiaru, np. podczas zapuszczania i wyciągania przewodu. Główne zbiorniki mają zwykle większą bezwładność i trudniej na nich zauważyć małe, ale istotne zmiany bilansu.
Średnica rur wpływa na wyporność i na to, jak zmienia się objętość płuczki w systemie podczas operacji. Dlatego karta marszowania zwykle rozróżnia przewody o różnych średnicach. W zadaniu trzeba korzystać z wiersza/sekcji odpowiadającej rurze 5", bo dla innych średnic wartości zmian byłyby inne.
Intuicja bywa myląca, bo poziom w trip tanku zależy od tego, co dokładnie jest mierzone i jak prowadzony jest bilans (np. dopompowanie, uzupełnienia, odpływ do systemu). Jeśli karta uwzględnia kilka składowych, sam fakt "zapuszczania" nie gwarantuje prostego wzrostu lub spadku poziomu.
Po obliczeniu wyniku wykonaj kontrolę logiczną: porównaj stan końcowy ze stanem początkowym i upewnij się, że zmiana odpowiada temu, co zapisano w kolumnie "zmiana" (plus/minus). Dodatkowo policz różnicę końcowy–początkowy i sprawdź, czy zgadza się z sumą zmian dla wszystkich pasów.
Warto ćwiczyć: odczyt tabel operacyjnych, sumowanie zmian dla kolejnych kroków, konsekwentne stosowanie jednostek, proste przeliczenia poziom–objętość oraz interpretację sensu wyniku. Przygotuj też schemat działania "stan początkowy + suma zmian = stan końcowy", bo to najczęstszy typ zadań.
info

To pytanie poprawnie rozwiązuje 55% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Otrzymany stan końcowy odpowiada wartości 143,5 cm."

Materiały:

  • Materiały szkolne z gospodarki płuczkowej i kontroli parametrów obiegu
  • Ćwiczenia z odczytu kart marszowania i dzienników operacyjnych (tripping sheets)
  • Zadania rachunkowe z bilansu objętości w zbiornikach (przeliczenia poziom–objętość)
