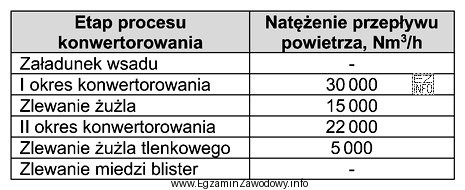

W tego typu zadaniu kluczowa jest interpretacja danych tabelarycznych dla drugiego okresu procesu konwertorowania kamienia miedziowego. Tabela (zwykle karta technologiczna) podaje wielkość opisującą dopływ powietrza w funkcji czasu, najczęściej jako:
- strumień objętości w Nm3/min albo Nm3/h,
- rzadziej jako ilość dla zadanego, stałego przedziału czasu (np. na 1 godzinę).
Krok postępowania jest zawsze taki sam: odczytaj z tabeli wartość dotyczącą II okresu, a następnie przelicz ją na czas trwania etapu.
Jeżeli tabela podaje strumień w Nm3/min, to całkowita ilość powietrza wynosi: Q = q · t, gdzie Q to ilość w Nm3, q to strumień w Nm3/min, a t to czas w minutach (tu: 180). Dla poprawnej odpowiedzi otrzymuje się 66 000 Nm3.
Dlaczego pozostałe odpowiedzi są błędne?
- "132 000 Nm3" typowo wynika z podwojenia czasu (np. omyłkowe przyjęcie 360 minut) albo z użycia strumienia z innego okresu procesu.
- "88 000 Nm3" często odpowiada błędnemu przeliczeniu jednostek (np. mieszanie danych godzinowych z minutami) lub odczytowi niewłaściwego wiersza/kolumny tabeli.
- "180 000 Nm3" bywa skutkiem potraktowania liczby 180 (minut) jako mnożnika do złej jednostki (np. do wartości "na godzinę" bez przeliczenia) albo wyboru "największej" odpowiedzi bez obliczeń.
Wskazówka egzaminacyjna: przed mnożeniem zawsze sprawdź, czy wartość z tabeli jest podana "na minutę" czy "na godzinę". Najwięcej błędów wynika z nieuważnego przejścia między minutami i godzinami oraz z odczytu danych nie dla II okresu, lecz dla innego etapu konwertorowania.
