KWALIFIKACJA ELE2 - STYCZEŃ 2013

Wyjaśnienie poprawnej odpowiedzi:

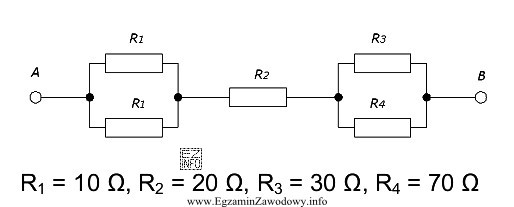

Aby obliczyć rezystancję zastępczą R_AB, musimy skorzystać z wzorów na łączenie rezystorów szeregowo i równolegle. Obliczenia krok po kroku:

1. Obliczamy rezystancję równoległego połączenia R₁:
R_{1,równoległe} = (10 Ω × 10 Ω) / (10 Ω + 10 Ω) = 5 Ω

2. Obliczamy rezystancję równoległego połączenia R₃ i R₄:
R_{3,4,równoległe} = (30 Ω × 70 Ω) / (30 Ω + 70 Ω) = 21 Ω

3. Sumujemy rezystancje połączone szeregowo:
R_AB = R_{1,równoległe} + R₂ + R_{3,4,równoległe} = 5 Ω + 20 Ω + 21 Ω = 46 Ω

Zatem rezystancja zastępcza widziana z zacisków AB wynosi 46 Ω.
