W połączeniu wpustowym rozróżnia się:
- długość czynną (obliczeniową) l0 – część wpustu, która rzeczywiście współpracuje z piastą i jest przyjmowana w obliczeniach (np. nacisków powierzchniowych),
- długość całkowitą l – wymiar "fizyczny" elementu, który trzeba wykonać lub zamówić.
W praktyce l jest większe od l0, ponieważ końce wpustu (zależnie od typu wykonania, np. typu A) zawierają odcinki, które nie są w pełni wykorzystywane do przenoszenia obciążenia (np. ze względu na kształt zakończeń, luz montażowy lub sposób wykonania rowków). Dlatego do l0 dodaje się naddatki końcowe przypisane do danego typu.

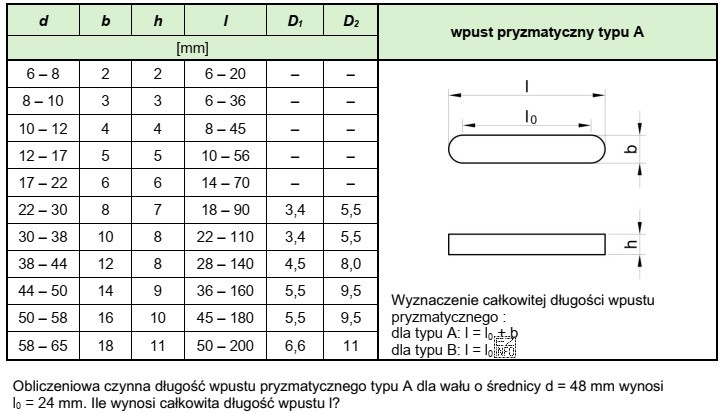

Dane w zadaniu: l0 = 24 mm. Z relacji dla wpustu pryzmatycznego typu A wynika, że długość całkowita jest większa o ustalony naddatek, co prowadzi do wyniku l = 38 mm.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 24 mm – to tylko długość czynna (obliczeniowa), a nie całkowita długość elementu.
- 48 mm – to wartość równa średnicy wału; średnica d nie jest wprost długością wpustu i nie może zastąpić l.
- 72 mm – jest nieuzasadnionym zawyżeniem; nie wynika ani z podanej l0, ani z typowych zależności między l0 a l.
Wskazówka egzaminacyjna: gdy w treści pojawiają się dwie długości (l0 i l), najpierw ustal, która jest obliczeniowa, a która wykonawcza. Dopiero potem wykonaj proste działanie na milimetrach.
