KWALIFIKACJA MEC9 - WRZESIEŃ 2015

PYTANIE NR 15.

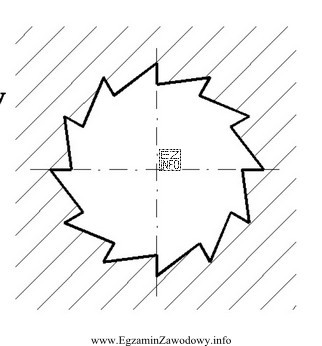

Obróbkę wewnętrznej powierzchni kształtowej przedstawionej na rysunku, należ) wykonać metodą
Ilustracja przedstawia schematyczny rysunek techniczny, który może być używany w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przeciąganie stosuje się do dokładnej obróbki otworów i powierzchni wewnętrznych o złożonym profilu, wykonywanych jednym narzędziem (przeciągaczem). Honowanie jest obróbką wykańczającą i korygującą, a nie typową metodą wykonywania kształtowego profilu od podstaw; frezowanie i toczenie zwykle nie są właściwe dla takiej wewnętrznej geometrii.

Pełne wyjaśnienie:

Wybór metody obróbki zależy przede wszystkim od kształtu powierzchni, tego czy jest ona wewnętrzna czy zewnętrzna oraz od tego, czy operacja ma ukształtować profil, czy jedynie go wykończyć.

Odpowiedź "przeciągania" jest właściwa, ponieważ przeciąganie (szczególnie przeciąganie wewnętrzne) jest technologią przeznaczoną do wykonywania kształtowych profili wewnątrz otworów – takich jak wielowypusty, wielokąty czy inne zarysy niekołowe. Narzędzie (przeciągacz) ma stopniowane ostrza, które kolejno zdejmują naddatek i nadają wymagany profil, zapewniając dobrą dokładność i powtarzalność, co jest typowe dla produkcji seryjnej.

Odpowiedź "honowania" nie pasuje, bo honowanie jest najczęściej obróbką wykańczającą: poprawia chropowatość, usuwa drobne odchyłki kształtu (np. walcowość, stożkowatość) i daje bardzo dobrą jakość powierzchni. Zwykle nie służy jednak do "wytworzenia" złożonego, kształtowego zarysu od zera; pracuje na uprzednio wykonanym otworze o zasadniczym kształcie.

Odpowiedź "frezowania" jest niewłaściwa w typowym ujęciu tego zadania, ponieważ frezowanie jest bardzo uniwersalne, ale dla wewnętrznych profili kształtowych często wymaga specjalnych strategii, narzędzi i dostępu, a i tak nie jest klasycznym, najbardziej charakterystycznym wyborem dla takiej geometrii jak przy przeciąganiu. W zadaniach egzaminacyjnych frezowanie częściej kojarzy się z powierzchniami płaskimi, rowkami, kieszeniami i kształtami zewnętrznymi.

Odpowiedź "toczenia" także nie pasuje: toczenie jest obróbką realizowaną ruchem obrotowym przedmiotu i standardowo daje powierzchnie obrotowe (walce, stożki, czoła). Wykonanie skomplikowanego profilu wewnętrznego nieobrotowego metodą toczenia nie jest typowym rozwiązaniem dla klasycznych tokarek i nie odpowiada idei przeciągania jako metody do otworów kształtowych.

Wskazówka egzaminacyjna: jeśli w zadaniu pojawia się "wewnętrzna powierzchnia kształtowa" i chodzi o nadanie profilu w otworze, najpierw rozważ przeciąganie (kształtowanie profilu) oraz dopiero potem ewentualne obróbki wykańczające, takie jak honowanie (poprawa jakości po wcześniejszym ukształtowaniu).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Przeciąganie to metoda skrawania, w której narzędzie o stopniowanych ostrzach (przeciągacz) przechodzi przez obrabiany przedmiot i kolejno zdejmuje naddatek. Pozwala uzyskać dokładny, powtarzalny zarys, zwłaszcza w otworach kształtowych, typowych dla produkcji seryjnej.
Jeśli powierzchnia jest wewnętrzna i ma złożony profil (np. zarys niekołowy, rowki, wielowypust), to często najlepszym skojarzeniem jest przeciąganie. W zadaniach egzaminacyjnych to klasyczna metoda do nadawania profilu "w jednym przejściu" specjalnym narzędziem.
Honowanie służy głównie do wykańczania: poprawy chropowatości i geometrii już wykonanego otworu (np. po wierceniu/roztaczaniu). Zwykle nie jest przeznaczone do wytworzenia od podstaw skomplikowanego zarysu kształtowego, tylko do jego dopracowania.
Czasem tak, ale zwykle wymaga to odpowiedniego dostępu narzędzia, strategii obróbki i często obróbki wieloosiowej. W ujęciu podstawowym frezowanie kojarzy się bardziej z płaszczyznami, rowkami i kieszeniami. Dla typowych otworów kształtowych w zadaniach testowych wskazuje się przeciąganie.
Toczenie wewnętrzne (np. roztaczanie na tokarce) jest właściwe, gdy obrabiana powierzchnia ma kształt obrotowy (walec, stożek) i ma być osiowo współosiowa z przedmiotem. Gdy profil wewnętrzny nie jest obrotowy i jest kształtowy, toczenie zwykle nie będzie najlepszym wyborem.
Typowe przykłady to piasty, tuleje, koła zębate z otworami wielowypustowymi, elementy sprzęgieł oraz części wymagające niekołowego profilu wewnętrznego. Przeciąganie daje dobrą powtarzalność, więc jest opłacalne szczególnie w produkcji wielkoseryjnej i masowej.
Najważniejsze zalety to wysoka wydajność, dobra powtarzalność wymiarów, możliwość uzyskania złożonego profilu w jednym cyklu oraz stosunkowo stabilna jakość. Minusem bywa koszt narzędzia (przeciągacza), dlatego metoda jest szczególnie korzystna przy większych seriach.
Pomyłka polega na utożsamianiu obu metod z "obróbką otworu". Honowanie to zwykle wykańczanie i poprawa, a przeciąganie to kształtowanie profilu. Na egzaminie warto zapamiętać: jeśli trzeba "zrobić kształt", częściej wybiera się przeciąganie.
Jeśli zadanie akcentuje bardzo małą chropowatość, poprawę walcowości, usunięcie drobnych odchyłek i mały naddatek, to wskazuje na obróbkę wykańczającą (np. honowanie). Gdy nacisk jest na nadanie profilu kształtowego, chodzi raczej o operację kształtującą.
Ucz się schematem: kształt powierzchni (obrotowa/nieobrotowa), położenie (wewnętrzna/zewnętrzna) i cel operacji (kształtowanie/wykańczanie). Rób krótkie fiszki: przeciąganie–otwory kształtowe, honowanie–wykańczanie, toczenie–powierzchnie obrotowe, frezowanie–płaszczyzny/rowki.
info

Statystycznie 45% uczniów zna prawidłową odpowiedź. trudne

Według specjalistów z branży: "Przeciąganie stosuje się do dokładnej obróbki otworów i powierzchni wewnętrznych o złożonym profilu, wykonywanych jednym narzędziem (przeciągaczem)."

Materiały:

  • Podręczniki i skrypty z "Obróbki skrawaniem" dla technika mechanika (dział: przeciąganie, honowanie)
  • Karty technologiczne i przykładowe procesy wytwarzania otworów kształtowych
  • Instrukcje stanowiskowe dotyczące przeciągania (BHP, dobór narzędzia, kontrola wymiarów)
