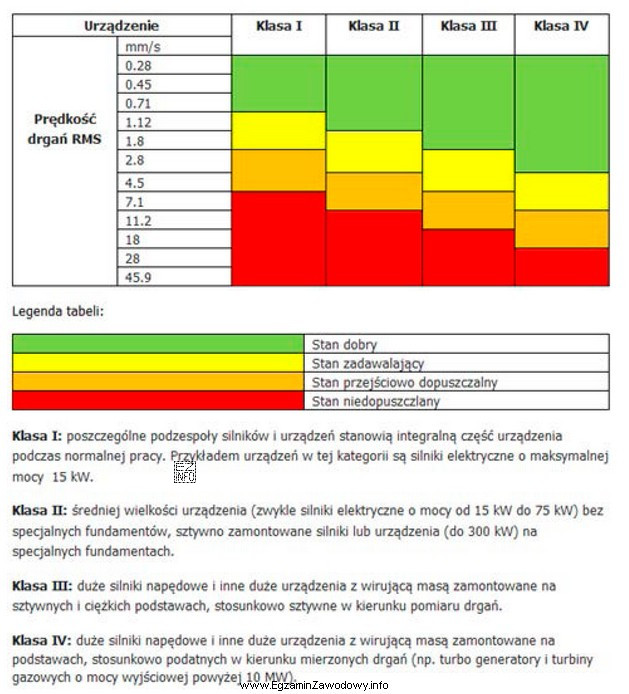

W zadaniu nie chodzi o wykonywanie obliczeń, tylko o interpretację pomiaru drgań na podstawie dokumentacji przedstawionej na rysunku. Zmierzona wielkość to prędkość drgań łożysk wyrażona w mm/s. Taki parametr jest często używany do oceny ogólnego stanu maszyn wirujących, w tym silników, ponieważ dobrze koreluje z odczuwalnym poziomem wibracji w typowych pasmach częstotliwości.
Aby odpowiedzieć poprawnie, należy:
- zidentyfikować w dokumentacji (tabela/wykres), jakie przedziały prędkości drgań odpowiadają poszczególnym ocenom stanu (np. dobry, zadowalający, przejściowo dopuszczalny, niedopuszczalny),
- uwzględnić warunek z treści: silnik napędowy 35 kW bez specjalnych fundamentów (w dokumentacjach progi bywają zależne od klasy maszyny/posadowienia),
- odczytać, do jakiej strefy kwalifikuje się wartość 1,9 mm/s.
Po porównaniu z zakresem na rysunku, wartość 1,9 mm/s przypada na przedział opisany jako "Zadawalający". Taki wynik zwykle oznacza, że łożyska nie wykazują symptomów wymagających natychmiastowego zatrzymania, ale stan nie jest najlepszy i powinien być monitorowany (np. trendem w czasie i porównaniem z wcześniejszymi przeglądami).
Dlaczego pozostałe odpowiedzi nie pasują do 1,9 mm/s?
- "Dobry" dotyczy niższych poziomów drgań niż te, które odpowiadają ocenie "Zadawalający" w danej dokumentacji – wybór tej opcji wynika często z intuicji zamiast z odczytu z tabeli.
- "Przejściowo dopuszczalny" oznacza gorszy stan (wyższe drgania) i zwykle sugeruje konieczność planowania interwencji w krótszym czasie; 1,9 mm/s nie wpada w ten zakres według rysunku.
- "Niedopuszczalny" odnosi się do najwyższych wartości drgań, które wymagają działań natychmiastowych; dla 1,9 mm/s dokumentacja nie wskazuje takiej kwalifikacji.
Wskazówka egzaminacyjna: w tego typu pytaniach kluczowe jest sprawdzenie właściwej klasy/warunku (moc, fundament, typ maszyny) i dopiero potem dopasowanie liczby do opisu stanu, bez zgadywania "na wyczucie".
