To zadanie sprawdza umiejętność korzystania z dokumentacji technicznej urządzeń energetycznych, w szczególności z tabel danych. W praktyce technika energetyka odczyt wymiarów (gabarytów) kotła jest potrzebny m.in. do zaplanowania montażu, transportu wewnętrznego oraz rozmieszczenia urządzeń w kotłowni.
Aby rozwiązać zadanie poprawnie, wykonuje się typową procedurę:

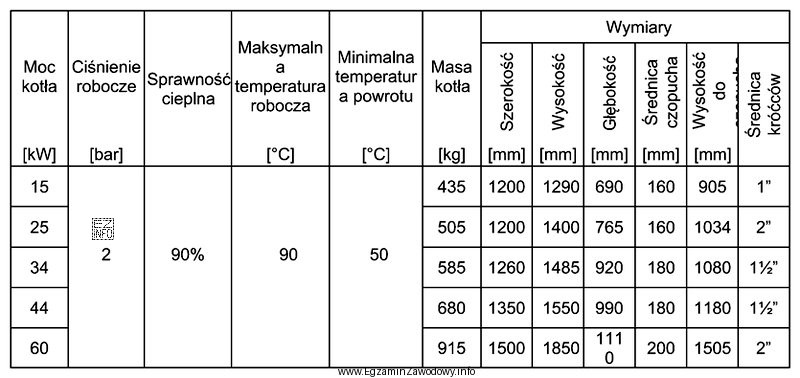

- Krok 1: w tabeli wyszukuje się wiersz (lub kolumnę) odpowiadający mocy 34 kW. Kluczowe jest, by nie pomylić wartości z sąsiednimi mocami.
- Krok 2: z tego samego wiersza odczytuje się wymiary zapisane w milimetrach. W wielu tabelach są to trzy wartości podawane jako iloczyn, np. długość × szerokość × wysokość (kolejność zależy od tabeli).
- Krok 3: przepisuje się wynik w identycznym formacie, zachowując trzy liczby i jednostkę mm.
Poprawna odpowiedź to "1260 × 1485 × 920 mm", ponieważ jest to komplet trzech wymiarów przypisany w tabeli do mocy 34 kW.
Pozostałe odpowiedzi są niepoprawne z typowych powodów spotykanych na egzaminie:
- Warianty typu "180 × 1180 mm" oraz "180 × 1080 mm" mają tylko dwa wymiary, więc nie odpowiadają standardowemu zapisowi gabarytów kotła jako bryły (brakuje trzeciej wartości). Takie liczby mogą dotyczyć innego parametru (np. średnicy/rozstawu) lub innego elementu.
- Wariant "1350 × 1550 × 990 mm" zawiera trzy wymiary, ale odpowiada innemu modelowi/mocy niż 34 kW (błąd przesunięcia wiersza, odczytu z sąsiedniej pozycji lub pomylenia kolumn).
Wskazówka egzaminacyjna: po odczycie zawsze sprawdź, czy wynik ma tę samą liczbę składowych co zapis w tabeli (np. trzy wymiary) i czy jednostki są zgodne. To ogranicza pomyłki wynikające z pośpiechu.
