W analogowym mierniku uniwersalnym na jednej tarczy często znajdują się różne podziałki (np. 0–100 dla V/A, 0–30 dla innych zakresów oraz skale nieliniowe dla Ω). Dlatego poprawny odczyt zawsze zaczyna się od dwóch kroków: (1) wyboru właściwej podziałki dla danej wielkości i (2) przeliczenia odczytu na ustawiony zakres.

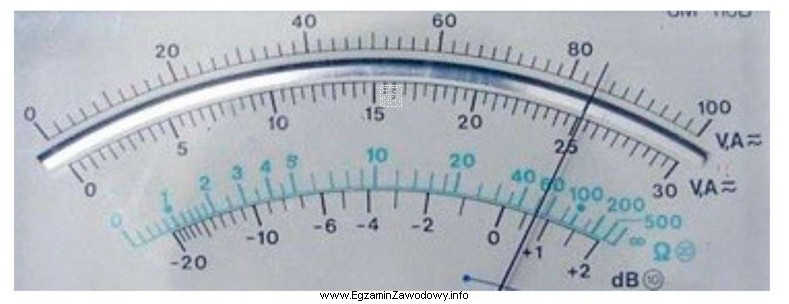

W tym zadaniu zakres woltomierza ustawiono na 500 V. Na rysunku wskazówka znajduje się na podziałce liniowej 0–100 (V,A) w punkcie odpowiadającym wartości 84. Skoro maksimum tej skali to 100, a wybrany zakres to 500 V, to jedna jednostka skali odpowiada:
500/100 = 5 V.
Następnie przeliczamy odczyt:
84 × 5 V = 420 V.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 84 V to typowy błąd polegający na odczytaniu wartości "wprost" ze skali 0–100 bez uwzględnienia, że zakres przełącza przelicznik (tu: ×5).
- 82 V sugeruje dodatkowo błąd w zliczaniu działek (przesunięcie o jedną działkę) oraz nadal brak przeliczenia na zakres 500 V.
- 410 V wskazuje na nieprecyzyjny odczyt położenia wskazówki (np. przyjęcie 82 zamiast 84) i przeliczenie 82×5=410 V. To częste, gdy nie zwraca się uwagi na małe działki między liczbami głównymi.
Wskazówka egzaminacyjna: przy każdym zadaniu z analogową tarczą zapisz sobie w brudnopisie przelicznik "zakres / maksimum skali", a dopiero potem licz wynik. To ogranicza błędy wynikające z pośpiechu i mylenia podziałek.
