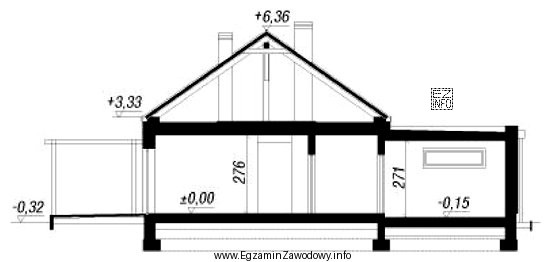

Zadanie sprawdza umiejętność odczytu rzędnych wysokościowych z przekroju budynku. Na rysunku przekroju poszczególne elementy (np. teren, posadzka, stropy) mają przypisane rzędne, czyli wysokości odniesione do ustalonego poziomu bazowego, najczęściej opisanego jako 0,00.
Odpowiedź - 0,15 jest poprawna, ponieważ odpowiada rzędnej poziomu, na którym należy wykonać posadzkę w przybudówce. Znak ujemny jest typowy, gdy posadzka znajduje się poniżej poziomu odniesienia (np. gdy 0,00 przyjęto na innym poziomie niż posadzka przybudówki).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 0,32 – taka rzędna może dotyczyć innego elementu (np. innej warstwy podłogi, terenu lub progu), ale nie odpowiada wskazanemu poziomowi posadzki w przybudówce.
- + 3,33 – wartości dodatnie tej wielkości w przekroju często opisują poziomy wyższych kondygnacji, stropów lub innych charakterystycznych punktów wysokościowych, a nie poziom posadzki przybudówki.
- + 6,36 – to typowo rzędna jeszcze wyżej położonego elementu (np. kolejnej kondygnacji, górnej krawędzi stropu/dachu), więc nie pasuje do poziomu wykonywania posadzki w przybudówce.
W praktyce, po odczytaniu właściwej rzędnej z projektu, wykonawca przenosi ją na budowę (np. przez reper roboczy i niwelację), aby ustalić dokładny poziom prowadzenia robót betoniarskich i uniknąć błędów wysokościowych.
