KWALIFIKACJA BUD12 - STYCZEŃ 2014



PYTANIE NR 13.
Odczytaj z rysunku grubość ściany, w której umieszczony jest otwór drzwiowy

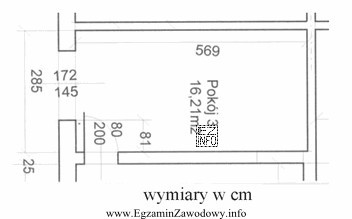

Ilustracja przedstawia rzut poziomy fragmentu budynku, prawdopodobnie mieszkania lub pomieszczenia użytkowego, z oznaczeniem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Grubość ściany odczytuje się z wymiaru przypisanego do przekroju przegrody (nie z wymiarów otworu drzwiowego).
Poprawna wartość to 25,0 cm. Pozostałe odpowiedzi odnoszą się do innych wielkości (np. w mm) lub do elementów niezwiązanych z grubością ściany.

Pełne wyjaśnienie:

Aby poprawnie wskazać grubość ściany z rysunku, trzeba rozpoznać, który wymiar dotyczy samej przegrody, a nie otworu drzwiowego. Na dokumentacji budowlanej wymiary otworu (szerokość i wysokość drzwi) często znajdują się w pobliżu symbolu drzwi, natomiast grubość ściany jest zwykle pokazana na przekroju ściany lub jako wymiar całkowitej szerokości przegrody między jej krawędziami.

  • Odpowiedź "25,0 cm" jest zgodna z typowym sposobem zapisu grubości ściany na rysunku (wartość w centymetrach, odnosząca się do szerokości przegrody).
  • Odpowiedzi "81,0 mm" oraz "80,0 mm" są podane w milimetrach i bardziej przypominają wymiary elementów wykończeniowych, detali lub innych odcinków na rysunku. W zadaniu pytano o grubość ściany, więc wybór wartości w mm bez wyraźnego wskazania, że dotyczy całej przegrody, jest typową pomyłką jednostek albo pomyłką "który odcinek mierzymy".
  • Odpowiedź "14,5 cm" może odpowiadać innej przegrodzie (np. cieńszej ściance) albo części ściany, ale nie spełnia warunku "grubość ściany, w której umieszczony jest otwór drzwiowy". To częsty błąd polegający na odczycie wymiaru najbliższego drzwiom, bez sprawdzenia, czy linie wymiarowe obejmują całą szerokość ściany.

Wskazówki egzaminacyjne: najpierw ustal, czy patrzysz na rzut czy przekrój, następnie znajdź linie wymiarowe obejmujące pełną grubość ściany (od lica do lica). Na końcu sprawdź jednostkę (mm/cm) i czy odczyt dotyczy ściany, a nie światła otworu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać grubość ściany na rysunku z otworem drzwiowym?
Najpierw znajdź wymiar, którego linie pomocnicze wskazują dwa lica ściany (zewnętrzną i wewnętrzną krawędź przegrody). Nie sugeruj się wymiarami obok symbolu drzwi, bo one zwykle opisują szerokość otworu. Zawsze sprawdź jednostkę (mm lub cm).
Dlaczego na rysunku łatwo pomylić grubość ściany z wymiarem otworu drzwiowego?
Bo oba wymiary są umieszczone blisko siebie: przy drzwiach pojawiają się liczby opisujące światło otworu, a grubość ściany bywa pokazana inną linią wymiarową lub na przekroju. Uczeń może automatycznie wybrać pierwszą wartość "przy drzwiach", bez sprawdzenia, co obejmuje wymiar.
Co oznacza zapis 25,0 cm jako wymiar na rysunku budowlanym?
To wartość 25 centymetrów, zwykle podana jako grubość elementu (np. ściany) albo szerokość przegrody mierzona od lica do lica. W kontekście otworu drzwiowego oznacza grubość ściany, w której osadzana jest ościeżnica, a nie szerokość przejścia.
Jakie są najczęstsze błędy z jednostkami mm i cm w zadaniach z rysunku?
Najczęściej myli się rzędy wielkości: traktuje się 80 mm jak 80 cm lub odwrotnie, albo nie zauważa się, że część rysunków ma wymiary w mm, a część w cm. Pomaga nawyk kontroli: zapisz w myślach jednostkę przy każdej liczbie i porównaj, czy wynik jest realny dla ściany.
Kiedy grubość ściany odczytuje się z przekroju, a kiedy z rzutu?
Z przekroju, gdy rzut nie pokazuje jednoznacznie warstw lub nie ma wymiaru całkowitej grubości. Z rzutu, gdy linia wymiarowa obejmuje szerokość ściany między jej krawędziami i jest opisana liczbą. W praktyce warto sprawdzić oba widoki, jeśli są dostępne.
Jak rozpoznać, że wymiar dotyczy ściany, a nie drzwi?
Wymiar grubości ściany ma linie pomocnicze zakończone na krawędziach przegrody (licach ściany). Wymiar drzwi zwykle odnosi się do światła otworu (między ościeżami) lub do skrzydła. Jeśli końce wymiaru "dotykają" krawędzi otworu, to najpewniej wymiar otworu, nie ściany.
Czy grubość ściany może obejmować tynk lub okładzinę na rysunku?
To zależy od rysunku: czasem podaje się grubość konstrukcyjną (np. muru), a czasem grubość całkowitą z warstwami wykończenia. Jeśli widać warstwy, szukaj opisu lub wymiaru odnoszącego się do całej przegrody. W zadaniach testowych zwykle oczekuje się wartości wskazanej linią wymiarową.
Jak przeliczać wymiary ze skali, gdy nie ma podanej liczby?
Jeśli rysunek ma skalę, mierzysz odcinek na wydruku i przeliczasz go na wymiar rzeczywisty zgodnie ze skalą (np. 1:50 oznacza, że 1 jednostka na rysunku to 50 w rzeczywistości). Potem wynik zapisujesz w odpowiednich jednostkach. Uwaga: ta metoda działa tylko dla rysunku w niezmienionym rozmiarze wydruku.
Jakie znaczenie ma grubość ściany przy montażu ościeżnicy drzwiowej?
Grubość ściany decyduje o doborze rodzaju i szerokości ościeżnicy oraz sposobie jej zamocowania. Zbyt wąska ościeżnica nie przykryje lica ściany, a zbyt szeroka może wymagać docinek lub innego systemu montażu. Dlatego poprawny odczyt grubości z rysunku jest praktycznie istotny.
Jak przygotować się do zadań egzaminacyjnych z czytania rysunku budowlanego?
Ćwicz na różnych przykładach rzutów i przekrojów: wyszukuj grubości ścian, wymiary otworów i wysokości. Ucz się rozpoznawać linie wymiarowe i ich końcówki oraz zawsze kontroluj jednostkę. Dobrą metodą jest zaznaczanie na kopii rysunku: "co mierzę" i "między jakimi krawędziami".
info

Statystycznie 68% uczniów zna prawidłową odpowiedź. średnie

Materiały:

  • Podręczniki i skrypty z rysunku budowlanego (wymiarowanie, skale, oznaczenia)
  • Przykładowe projekty budowlane: rzuty kondygnacji i przekroje z oznaczonymi otworami
  • Zestawy zadań egzaminacyjnych z czytania dokumentacji technicznej dla budownictwa
