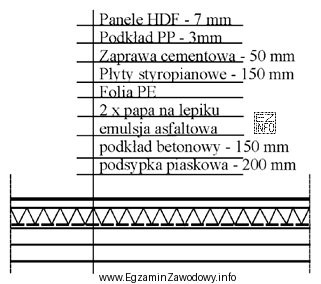

W zadaniach typu "odczytaj z rysunku" kluczowe jest, aby nie zgadywać grubości "z doświadczenia", tylko zidentyfikować właściwą warstwę i odczytać przypisany do niej wymiar. W przekroju podłogi warstwy są zwykle pokazane jako kolejne poziome pasy (materiały), z opisami lub oznaczeniami oraz podanymi grubościami w milimetrach.
Poprawna odpowiedź to "150 mm", ponieważ jest to wartość wskazana na rysunku jako grubość warstwy izolacji termicznej podłogi. Należy upewnić się, że odczyt dotyczy właśnie izolacji termicznej (a nie np. posadzki, jastrychu lub izolacji przeciwwilgociowej), co zwykle wynika z podpisu warstwy albo legendy detalu.
Dlaczego pozostałe odpowiedzi są błędne?
- "50 mm" – to wartość mogąca pasować do innej warstwy lub do innego rozwiązania, ale w tym konkretnym rysunku nie jest przypisana do izolacji termicznej podłogi.
- "3 mm" – to grubość typowa raczej dla cienkich powłok/warstw wykończeniowych lub folii, a nie dla izolacji termicznej podłogi; dodatkowo nie odpowiada oznaczeniu na rysunku.
- "200 mm" – wartość większa, która mogłaby wystąpić w innych detalach, ale nie jest wskazana na dołączonym rysunku jako grubość izolacji termicznej podłogi.
Wskazówka egzaminacyjna: zawsze najpierw znajdź na rysunku nazwę/oznaczenie warstwy ("izolacja termiczna"), a dopiero potem odczytuj liczbę z wymiarowania. Unikniesz błędu polegającego na odczycie grubości warstwy sąsiedniej.
