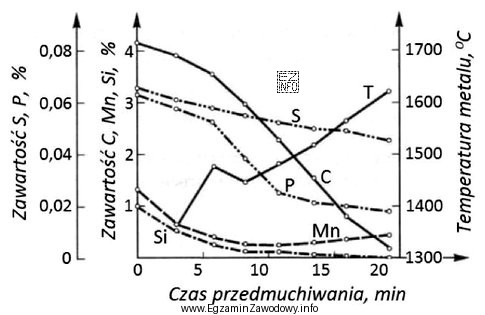

Zadanie sprawdza umiejętność odczytu danych z wykresu technologicznego. Aby wyznaczyć czas przedmuchiwania potrzebny do obniżenia zawartości krzemu do 0,5%, wykonuje się typową procedurę odczytu:
- Najpierw odnajduje się na wykresie wartość 0,5% na osi przedstawiającej zawartość krzemu (Si) w stali.
- Następnie prowadzi się wzrokowo linię do miejsca, w którym przecina ona odpowiednią krzywą/charakterystykę opisującą zmianę składu w czasie przedmuchiwania.
- Z punktu przecięcia rzutuje się wartość na oś czasu i odczytuje wynik w minutach.
Z tak przeprowadzonego odczytu wynika czas 3 minuty, dlatego odpowiedź "3 minuty." jest poprawna.
Pozostałe odpowiedzi ("6 minut.", "8 minut.", "11 minut.") są typowymi wynikami błędów odczytu: mogą wynikać z wyboru niewłaściwej krzywej (inne warunki procesu), pomylenia skali osi, nieuwzględnienia jednostek albo odczytania czasu dla innego progu zawartości krzemu (np. wartości wyższej/niższej niż 0,5%).
Wskazówka egzaminacyjna: przed zaznaczeniem wyniku zawsze sprawdź opisy osi i jednostki, a jeśli wykres ma kilka serii danych, upewnij się, że czytasz tę właściwą dla danego wariantu procesu.
