KWALIFIKACJA MTL3 - STYCZEŃ 2020

PYTANIE NR 36.
Odczytaj z wykresu, jak długo należy nagrzewać obrabiany cieplnie element w induktorze zasilanym prądem o częstotliwości 10 kHz, jeśli zahartowana warstwa powinna mieć grubość 5 mm.

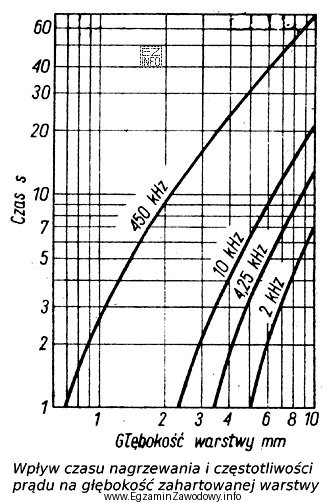

Ilustracja przedstawia wykres zależności głębokości zahartowanej warstwy od czasu nagrzewania oraz częstotliwości prądu w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dla częstotliwości 10 kHz należy na wykresie odszukać krzywą/obszar odpowiadający tej wartości, następnie odczytać czas nagrzewania dla grubości warstwy 5 mm z osi czasu.
Z wykresu wynika wartość około 7 s, podczas gdy pozostałe czasy nie odpowiadają punktowi (10 kHz, 5 mm).

Pełne wyjaśnienie:

To zadanie sprawdza umiejętność korzystania z wykresu technologicznego w hartowaniu indukcyjnym. W procesie nagrzewania indukcyjnego operator często nie wykonuje obliczeń "od zera", tylko korzysta z danych przygotowanych przez technologa (wykresy, tabele, nomogramy). Kluczowe jest więc poprawne czytanie osi, jednostek oraz właściwe przypisanie krzywych do parametrów.

Jak odczytać poprawną wartość?

  • Najpierw identyfikujesz na wykresie część dotyczącą zasilania o częstotliwości 10 kHz (np. odpowiednia krzywa lub seria krzywych).
  • Następnie na osi grubości (warstwy zahartowanej) odnajdujesz wartość 5 mm.
  • Z punktu przecięcia (lub z odczytu na krzywej) przenosisz wynik na oś czasu i odczytujesz czas nagrzewania w sekundach.

Odczyt prowadzi do wyniku około 7 s. Taki zapis z tyldą oznacza przybliżenie wynikające z rozdzielczości wykresu, grubości linii, siatki pomocniczej lub koniecznej interpolacji.

Dlaczego pozostałe odpowiedzi są błędne?

  • ~ 3 s – odpowiadałoby znacznie krótszemu nagrzewaniu; na wykresie dla 10 kHz i 5 mm nie wypada w tym zakresie.
  • ~ 5 s – typowy błąd "wartości pośredniej", wybieranej intuicyjnie bez dokładnego odczytu; punkt z wykresu jest przesunięty wyżej na osi czasu.
  • ~ 9 s – wskazuje dłuższy czas; pojawia się przy błędnym odczycie skali, odczycie z sąsiedniej krzywej (inna częstotliwość) albo przesunięciu o jedną kratkę siatki.

Wskazówka egzaminacyjna: zawsze sprawdź jednostki na osiach (mm, s, kHz) i upewnij się, że odczyt wykonujesz z krzywej dla właściwej częstotliwości, a nie z podobnie wyglądającej serii.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Znajdź na wykresie krzywą/seri ę dla 10 kHz, potem odszukaj 5 mm na osi grubości warstwy i wykonaj rzut na oś czasu. Czytaj jednostki (mm, s) i w razie potrzeby zastosuj interpolację między liniami siatki.
Znak "~" oznacza wartość przybliżoną. Na wykresach technologicznych odczyt zależy od skali, grubości linii i tego, czy punkt wypada dokładnie na podziałce. W praktyce podaje się czas w przybliżeniu, a nastawy doprecyzowuje próbą i kontrolą jakości.
To częstotliwość prądu zasilającego induktor. Wpływa na sposób nagrzewania i rozkład temperatury przy powierzchni elementu. W zadaniu jest to parametr stały, więc wynik uzyskuje się przez odczyt z krzywej odpowiadającej właśnie 10 kHz.
Najczęstsze to: pomylenie osi (czas vs grubość), odczyt z niewłaściwej krzywej (inna częstotliwość), przeoczenie jednostek (s/min), oraz błędna interpolacja. Pomaga sprawdzanie opisów osi i oznaczeń krzywych przed wpisaniem wyniku.
Tak, jeśli masz wykres: wystarczy poprawnie odczytać punkt dla 10 kHz i 5 mm. Egzamin jednak sprawdza praktyczną kompetencję operatora: umiejętność pracy z dokumentacją technologiczną, co jest równie ważne jak sama teoria procesu.
Stosuje się je przy uruchamianiu procesu, doborze nastaw dla nowego detalu, zmianie wymaganej głębokości warstwy oraz podczas korekt po kontroli jakości. Wykresy są skrótem wiedzy technologicznej i przyspieszają ustawienie stanowiska.
Po procesie wykonuje się kontrolę jakości: np. badanie twardości w przekroju, ocenę głębokości zahartowania na próbce, ewentualnie kontrolę metalograficzną (zgodnie z procedurą zakładową). Jeśli warstwa jest za płytka lub za głęboka, koryguje się nastawy.
Zbyt krótki czas może nie zapewnić osiągnięcia wymaganej temperatury w strefie powierzchniowej, przez co warstwa utwardzona będzie zbyt cienka lub o zaniżonej twardości. Skutkiem są reklamacje i szybsze zużycie elementu w pracy.
Zbyt długi czas zwiększa ryzyko przegrzania, nadmiernej strefy wpływu ciepła i niekorzystnych zmian struktury. Może też powodować odkształcenia i pęknięcia po chłodzeniu. Dlatego czas dobiera się do wymaganej grubości warstwy i parametrów zasilania.
Ćwicz na różnych wykresach: najpierw identyfikuj osie i jednostki, potem oznaczenia krzywych (np. częstotliwość), a na końcu wykonuj odczyt i interpolację. Dobrą metodą jest sprawdzanie wyniku "wstecz": czy wybrany czas pasuje do trendu na wykresie.
info

Około 64% zdających odpowiada poprawnie na to pytanie. średnie

Materiały:

  • Materiały dydaktyczne z obróbki cieplnej i cieplno-chemicznej metali (dział: hartowanie indukcyjne)
  • Instrukcje stanowiskowe/DTR urządzeń do nagrzewania indukcyjnego używanych w pracowni lub zakładzie
  • Zestawy zadań treningowych z odczytu wykresów technologicznych (czas–głębokość–częstotliwość)
