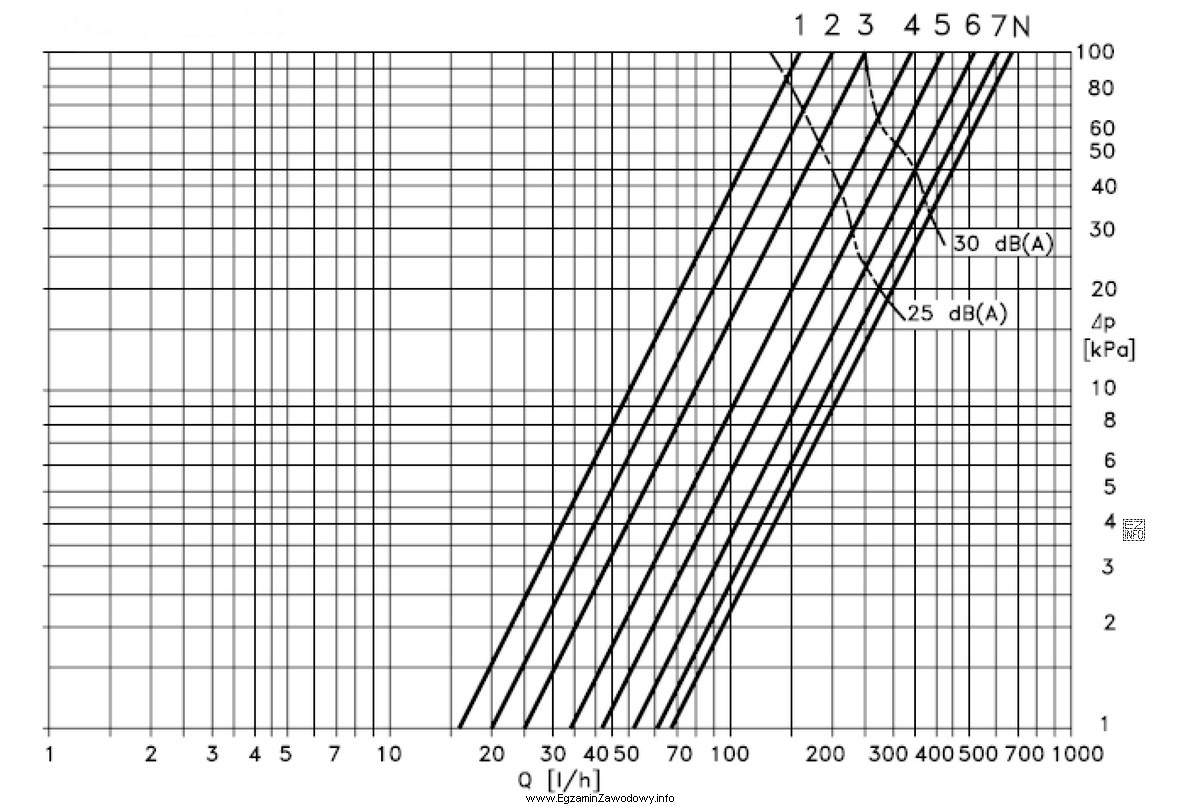

W zadaniach z zaworami termostatycznymi "zdławienie ciśnienia" oznacza spadek ciśnienia na zaworze (różnicę ciśnień przed i za zaworem), wynikający z oporu hydraulicznego armatury przy danym przepływie. Producenci przedstawiają tę zależność na wykresach: na jednej osi jest przepływ (tu: 80 l/h), na drugiej spadek ciśnienia (tu: kPa), a dodatkowo występują osobne krzywe dla różnych nastaw wstępnych.
Kolejność postępowania jest stała:
- identyfikujesz na wykresie krzywą dla nastawy wstępnej 3 (to kluczowy parametr – bez niego odczyt będzie z innej charakterystyki),
- na osi przepływu odnajdujesz 80 l/h,
- prowadzisz linię do przecięcia z krzywą "3",
- z osi ciśnienia odczytujesz odpowiadający spadek w kPa.
Poprawna jest odpowiedź "10kPa", bo odpowiada odczytowi dla przepływu 80 l/h na krzywej nastawy 3.
Dlaczego pozostałe wartości są błędne?
- "6 kPa" zwykle wynika z odczytu dla mniejszego oporu (np. innej nastawy/krzywej) albo z błędnego odczytu między podziałkami.
- "8 kPa" bywa efektem odczytu "na oko" w połowie między wartościami lub z krzywej sąsiedniej nastawy.
- "4 kPa" to typowy skutek pomylenia skali (np. odczyt z innego zakresu osi) albo nieuwzględnienia, że nastawa wstępna ogranicza przepływ i zmienia spadek ciśnienia.
W praktyce (montaż i eksploatacja instalacji C.O.) taki odczyt pomaga przewidzieć opory w gałęziach i poprawnie ustawić armaturę, aby instalacja była zrównoważona hydraulicznie i pracowała stabilnie.
