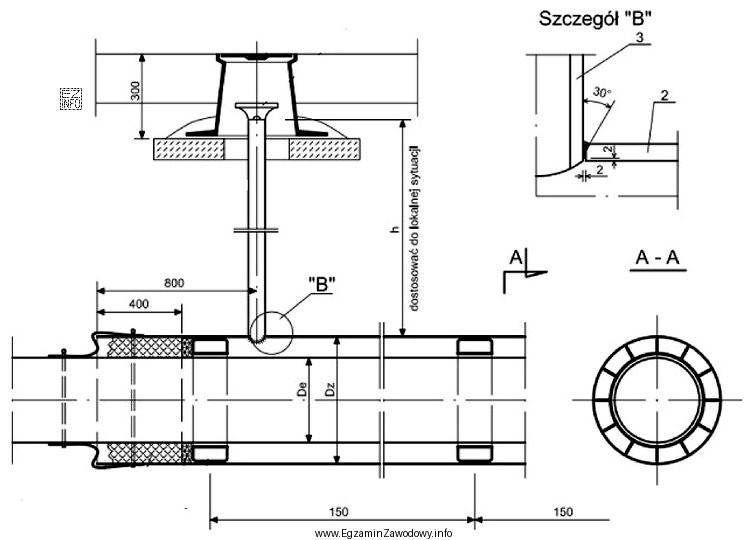

W tym zadaniu sprawdzana jest umiejętność czytania szkicu montażowego i poprawnego odczytu wymiarowania. "Płozy opaskowe" to elementy dystansujące/prowadzące montowane na rurze przewodowej (lub w układzie rura w rurze), które utrzymują właściwy prześwit w rurze ochronnej oraz ograniczają tarcie i ryzyko uszkodzenia powłoki.
Odległość pomiędzy płozami opaskowymi na szkicu montażowym należy rozumieć jako rozstaw kolejnych płóz wzdłuż osi rurociągu, jeżeli wymiar na rysunku jest podany w tym kierunku. W praktyce odczyt polega na:
- zlokalizowaniu symboli płóz opaskowych na szkicu,
- odnalezieniu linii wymiarowej odnoszącej się do ich rozstawu,
- sprawdzeniu wartości liczbowej oraz jednostki (w zadaniu odpowiedzi podano w milimetrach).
Odpowiedź "150 mm" jest poprawna, bo odpowiada wartości wskazanej na wymiarowaniu jako odległość między płozami. Pozostałe wartości ("300 mm", "400 mm", "800 mm") są typowymi dystraktorami: mogą odpowiadać innym odcinkom na rysunku (np. innemu rozstawowi elementów, długości odcinka montażowego) albo być "intuicyjnie" wybierane jako większe, lecz nie wynikają z właściwego wymiaru.
Najczęstsze pomyłki wynikają z odczytania innego wymiaru niż pytany (np. prześwitu/średnicy zamiast rozstawu), nieuwagi przy strzałkach linii wymiarowej lub z założenia, że rozstaw "powinien" być większy. Na egzaminie warto zawsze sprawdzić, do jakich punktów odniesienia dochodzą linie pomocnicze wymiaru, i dopiero wtedy wybrać liczbę z odpowiedzi.
