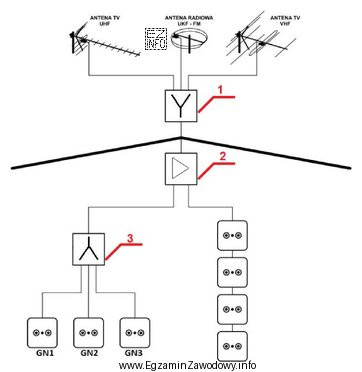

W typowej instalacji antenowej spotyka się elementy pasywne (nie wymagają zasilania) oraz aktywne (wymagają zasilania i realnie zwiększają poziom sygnału). Prawidłowe rozpoznanie funkcji bloków jest kluczowe przy montażu i diagnostyce toru RF.
"sumator" pełni funkcję łączenia kilku sygnałów w jeden. Stosuje się go np. wtedy, gdy sygnał pochodzi z różnych źródeł (różne anteny lub różne pasma) i ma dalej iść jednym kablem do kolejnego elementu instalacji. Z punktu widzenia toru sygnałowego ma zwykle kilka wejść i jedno wyjście, a jego cechą są pewne straty wtrąceniowe (jak w większości elementów pasywnych).
"wzmacniacz" jest elementem aktywnym: jego zadaniem jest zwiększenie poziomu sygnału, aby zrekompensować tłumienie kabla, gniazd, rozgałęźników lub długich tras dystrybucyjnych. W praktyce wzmacniacz dobiera się tak, aby poprawić margines sygnału, ale nie doprowadzić do przesterowania toru. Częstym błędem jest traktowanie wzmacniacza jako "lekarstwa na wszystko" – zbyt duże wzmocnienie może pogorszyć jakość (np. przez nieliniowości lub wzrost zakłóceń).
"rozgałęźnik" wykonuje operację odwrotną do sumowania: bierze sygnał z jednego wejścia i rozdziela go na kilka wyjść (np. na dwa, trzy lub więcej odbiorników). Każde rozgałęzienie powoduje spadek poziomu sygnału na wyjściach, dlatego w instalacjach wielopunktowych często planuje się budżet tłumień oraz ewentualne wzmocnienie w odpowiednim miejscu toru.
Dlaczego pozostałe propozycje są błędne? Zamiana "sumatora" z "rozgałęźnikiem" odwraca logikę toru: element przeznaczony do łączenia sygnałów nie służy do dystrybucji na wiele odbiorników i odwrotnie. Natomiast mylenie "wzmacniacza" z elementami pasywnymi pomija fakt, że wzmacniacz ma rolę zwiększenia poziomu sygnału (w praktyce zwykle jest zasilany), podczas gdy sumator i rozgałęźnik wprowadzają straty.
Wskazówka egzaminacyjna: patrz na liczbę portów (wejść/wyjść) oraz na to, czy element ma funkcję aktywną (wzmocnienie) czy pasywną (łączenie lub podział). To zwykle pozwala odróżnić wzmacniacz od elementów dystrybucyjnych.
