Przekrój poprzeczny wlewka jest w praktyce determinowany przez kształt przekroju wewnętrznego wlewnicy, czyli geometrię wnęki, do której wlewa się ciekły metal. Jeśli celem jest wlewek o przekroju kwadratowym, wlewnica musi mieć w przekroju roboczym figurę o czterech równych bokach i kątach prostych.

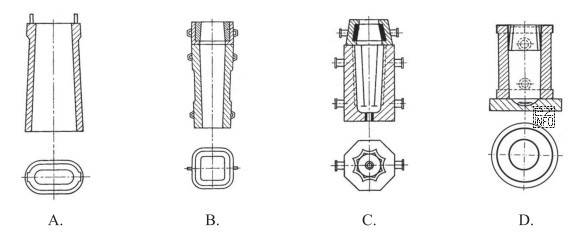

Podczas analizy rysunków zwróć uwagę na to, co jest rzeczywistym "otworem" wlewnicy, a nie na obrys zewnętrzny formy. Częstym błędem jest ocenianie kształtu na podstawie widoku perspektywicznego lub elementów konstrukcyjnych (żebra, pochylenia ścian), zamiast na podstawie przekroju lub wymiarów przekroju roboczego.
Dlaczego pozostałe odpowiedzi są niepoprawne? Ponieważ przedstawiają wlewnice, których wnęka ma inny przekrój (np. prostokątny, okrągły lub wieloboczny), a to skutkuje innym kształtem wlewka. Nawet jeśli z zewnątrz bryła wlewnicy wygląda podobnie, liczy się geometria przestrzeni, którą wypełnia metal.
Wskazówka egzaminacyjna: jeśli na rysunkach są zarówno widoki, jak i przekroje, pierwszeństwo ma przekrój. Gdy wymiary są podane, sprawdź, czy oba boki przekroju są równe (warunek kwadratu), a nie tylko "mniej więcej podobne" wizualnie.
