KWALIFIKACJA MTL3 - STYCZEŃ 2019



PYTANIE NR 11.

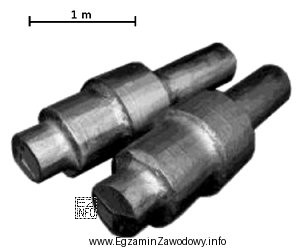

Określ na podstawie rysunków półwyrobów, którą metodę zastosowano do ich wykonania.
Ilustracja przedstawia dwa metalowe półwyroby, które są ułożone równolegle do siebie.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kucie swobodne rozpoznaje się po kształcie półwyrobu wynikającym z odkształcania między płaskimi/narzędziami prostymi, bez ograniczenia wnęką matrycy. W porównaniu z kuciem matrycowym typowo daje mniejszą dokładność kształtu, a wyrób wygląda jak uformowany stopniowo kolejnymi uderzeniami lub zgniotami.

Pełne wyjaśnienie:

Poprawna jest odpowiedź "Kucie swobodne", ponieważ ten proces polega na kształtowaniu nagrzanego metalu przez nacisk narzędzi o prostych powierzchniach (np. bijaki, płyty), bez pełnego "zamknięcia" materiału w gnieździe matrycy. W efekcie półwyrób ma kształt uzyskiwany stopniowo (kolejnymi operacjami), zwykle o mniejszej dokładności odwzorowania detali i większych naddatkach na dalszą obróbkę.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "Kucie matrycowe" dotyczy kształtowania w matrycach, gdzie gniazdo narzędzia narzuca geometrię i pozwala uzyskać bardziej powtarzalny, "zdefiniowany" kształt. Typowo kojarzy się z wyrobami o wyraźnie uformowanych zarysach, wynikających z wnęki matrycy.
  • "Wyciskanie przeciwbieżne" (odmiana wyciskania) daje półwyroby o charakterystycznym przepływie metalu wymuszonym przez ruch stempla i wypływ materiału w kierunku przeciwnym do jego ruchu. To zwykle prowadzi do kształtów typowych dla wyciskania (pręty/profilowane wyroby), a nie odkuwek formowanych uderzeniami/zgniotem między prostymi narzędziami.
  • "Walcowanie pielgrzymowe" jest procesem specjalnym walcowania, kojarzonym z wytwarzaniem określonych wyrobów (np. o osiowo-symetrycznym charakterze w zależności od zastosowania). Cechy wyrobu po walcowaniu są inne niż po kuciu: dominują ślady i geometria wynikające z przejść przez walce, a nie z lokalnego spęczania i wydłużania w kuciu.

Wskazówka egzaminacyjna: analizuj mechanizm kształtowania (czy materiał był "zamknięty" w narzędziu, czy tylko zgniatany/swobodnie płynął), a dopiero potem dopasuj nazwę procesu. W zadaniach z rysunkami szukaj cech typowych dla danego sposobu odkształcania, a nie kieruj się wyłącznie intuicją wynikającą z nazwy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kucie swobodne i czym różni się od kucia matrycowego?
Kucie swobodne to odkształcanie metalu między prostymi narzędziami bez pełnego ograniczenia kształtu gniazdem matrycy. Kucie matrycowe wykorzystuje matryce, które narzucają geometrię i zwiększają powtarzalność. W praktyce matrycowe daje zwykle dokładniejszy kształt, a swobodne większe naddatki.
Jakie cechy półwyrobu na rysunku mogą sugerować kucie swobodne?
Najczęściej sugerują je kształty "ogólne", uzyskiwane etapami: stopniowe przewężenia, spęczenia i wydłużenia bez wyraźnych detali typowych dla gniazda matrycy. Zwykle widać też, że geometria nie wygląda jak dokładne odwzorowanie formy, tylko jak efekt kolejnych zgniotów/uderzeń.
Dlaczego kucie matrycowe bywa mylone z kuciem swobodnym w testach?
Oba procesy nazywa się "kuciem" i oba dają odkuwki, więc łatwo uruchamia się heurystyka podobieństwa. W testach decydują szczegóły: czy kształt wygląda na narzucony gniazdem narzędzia (matryca), czy raczej na uformowany operacjami prostymi narzędziami (swobodne).
Co to jest wyciskanie przeciwbieżne w przeróbce plastycznej?
To odmiana wyciskania, w której metal wypływa w kierunku przeciwnym do ruchu stempla. W praktyce kojarzy się z wytwarzaniem wyrobów o przekroju wynikającym z narzędzia (np. pręty, elementy osiowe), a nie z typowymi odkuwkami formowanymi uderzeniami jak w kuciu.
Jak odróżnić wyrób po wyciskaniu od wyrobu po kuciu na rysunku?
Wyciskanie częściej daje długie wyroby o stałym lub kontrolowanie zmiennym przekroju, wynikającym z przepływu przez narzędzie. Kucie częściej pokazuje lokalne zmiany przekroju i kształtowanie "na długości" przez spęczanie, wydłużanie i dogniatanie, bez typowej dla wyciskania "ciągłości profilu".
Co to jest walcowanie pielgrzymowe i kiedy się je stosuje?
Walcowanie pielgrzymowe to proces specjalny walcowania stosowany do uzyskiwania określonych wyrobów poprzez wieloetapowe odkształcanie między walcami. W zadaniach egzaminacyjnych kluczowe jest skojarzenie, że to nadal walcowanie: dominują cechy wynikające z przejść przez walce, a nie z kucia.
Jakie są najczęstsze błędy przy rozpoznawaniu metod przeróbki plastycznej z rysunków?
Najczęściej: wybór "najbardziej znanej" metody bez analizy, ignorowanie różnicy między matrycą a narzędziami prostymi, skupienie się na jednym detalu rysunku oraz mylenie wyciskania z kuciem przez podobieństwo ogólnego kształtu. Pomaga porównanie mechanizmu kształtowania, nie samej nazwy.
Jak przygotować się do zadań typu: rozpoznaj proces na podstawie półwyrobu?
Ćwicz na zestawach rysunków i zdjęć: do każdego procesu wypisz 3–5 cech rozpoznawczych i porównuj je między metodami. Ucz się parami: kucie swobodne vs matrycowe, kucie vs wyciskanie, walcowanie vs kucie. Na egzaminie najpierw określ mechanizm odkształcania, potem wybierz nazwę.
Czy z samego rysunku zawsze da się jednoznacznie rozpoznać proces wytwarzania?
Nie zawsze, bo różne procesy mogą dawać podobny kształt końcowy. W testach egzaminacyjnych zwykle dobiera się jednak rysunki tak, aby były cechy rozróżniające (np. poziom "zdefiniowania" kształtu przez narzędzie). Jeśli rysunek jest nieczytelny, rośnie ryzyko niejednoznaczności.
Jakie informacje technologiczne są kluczowe dla operatora przy doborze kucia swobodnego?
Najważniejsze są: zakres wymaganej dokładności i naddatków, wielkość/masa wsadu, dostępny park maszynowy (młoty, prasy), liczba operacji oraz potrzeba dalszej obróbki. Kucie swobodne jest typowe, gdy potrzebny jest ogólny kształt półwyrobu przed dalszym formowaniem lub obróbką skrawaniem.
info

To pytanie poprawnie rozwiązuje 29% zdających egzamin. bardzo trudne

Specjaliści zwracają uwagę: "Kucie swobodne rozpoznaje się po kształcie półwyrobu wynikającym z odkształcania między płaskimi/narzędziami prostymi, bez ograniczenia wnęką matrycy."

Źródła:

  • ASM Handbook, Volume 14A: Metalworking: Bulk Forming, ASM International, 2005 (rozdziały o kuciu i wyciskaniu)
  • S. Kalpakjian, S. R. Schmid, Manufacturing Engineering and Technology, Pearson (rozdziały: Forging, Extrusion, Rolling) – wydanie zależne od programu nauczania

Materiały:

  • Podręczniki i skrypty z przeróbki plastycznej metali (kucie, walcowanie, wyciskanie)
  • Atlasy/zeszyty ćwiczeń z rozpoznawania procesów na podstawie kształtu półwyrobu
  • Materiały dydaktyczne producentów pras/kuźniarek i walcarek (opisy procesów i wyrobów)
