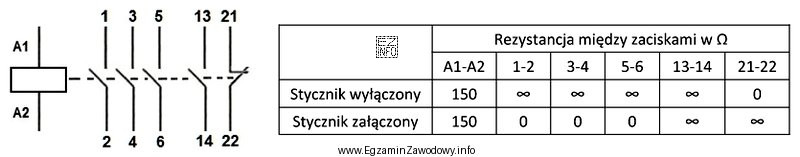

W styczniku wyróżnia się dwa podstawowe obszary pracy: tor mocy (styki główne) oraz tor sterowania/sygnalizacji (styki pomocnicze NO/NC i cewka). Zadanie polega na tym, aby na podstawie schematu połączeń oraz tabeli z wynikami pomiarów rezystancji rozstrzygnąć, który element nie spełnia swojej funkcji.
Dlaczego poprawne jest "Styk pomocniczy NO"?
Styk pomocniczy NO (normalnie otwarty) powinien mieć brak ciągłości w stanie spoczynku i zapewnić poprawne przewodzenie po zadziałaniu stycznika. Jeśli tabela pomiarów wskazuje nieprawidłową rezystancję/ciągłość właśnie w torze NO (np. brak przewodzenia po zadziałaniu albo nadmierną rezystancję przejścia), oznacza to uszkodzenie lub zużycie tego styku. W takiej sytuacji logiczną czynnością serwisową jest wymiana styku pomocniczego NO.
Dlaczego pozostałe odpowiedzi są błędne?
- "Styki główne" – dotyczy toru mocy. Gdyby problem dotyczył styków głównych, nieprawidłowości byłyby przypisane do torów głównych w schemacie/tabeli. Wskazanie na styk pomocniczy oznacza, że problem jest w obwodzie pomocniczym, a nie w torze mocy.
- "Styk pomocniczy NC" – styk NC (normalnie zamknięty) ma odwrotną logikę pracy niż NO. Jeżeli nieprawidłowy jest tor NO, wymiana NC nie usuwa przyczyny, bo to inny zestyk i inne zaciski w schemacie.
- "Cewkę" – uszkodzenie cewki zwykle ujawnia się brakiem zadziałania stycznika lub nieprawidłową rezystancją samej cewki, a nie nieprawidłową rezystancją przejścia na konkretnym styku pomocniczym. Jeśli mechanizm zadziałania jest poprawny, a problem dotyczy wyłącznie toru NO, to wymiana cewki jest nieadekwatna.
Wskazówka egzaminacyjna: najpierw ustal, który tor jest oceniany w tabeli (NO, NC, główne, cewka), a dopiero potem dobierz element do wymiany. Unikniesz typowego błędu polegającego na wybieraniu "cewki" lub "styków głównych" bez powiązania z pomiarami.
