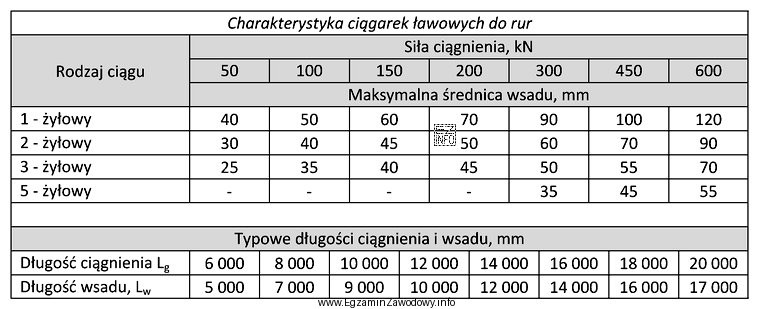

Zadanie sprawdza umiejętność poprawnego odczytu danych z tabeli dotyczącej pracy ciągarki ławowej przy ciągnieniu rur. Dla podanych warunków wejściowych (siła ciągnienia 450 kN, długość ciągnienia 14 000 mm oraz ciąg trzyżyłowy) w tabeli należy znaleźć odpowiadający im wiersz/kolumnę i odczytać dopuszczalne maksymalne parametry wsadu.
Poprawna jest odpowiedź "Średnica wsadu 55 mm, długość wsadu 12 000 mm", ponieważ stanowi parę wartości przypisaną w tabeli do wskazanego zestawu warunków. W praktyce oznacza to, że dla tych ustawień maszyny i rodzaju ciągu właśnie taki wsad (o danej średnicy i długości) mieści się w ograniczeniach technologicznych i konstrukcyjnych.
Dlaczego pozostałe odpowiedzi są błędne:
- "Średnica wsadu 55 mm, długość wsadu 16 000 mm" – błąd polega na przyjęciu zbyt dużej długości wsadu względem ograniczenia wynikającego z tabeli dla długości ciągnienia i konfiguracji ciągu.
- "Średnica wsadu 70 mm, długość wsadu 16 000 mm" – podnosi jednocześnie średnicę i długość; taki wariant zwykle przekracza dopuszczalne warunki (większa średnica to większy przekrój i potencjalnie większe obciążenie), dlatego nie pasuje do wskazanego punktu tabeli.
- "Średnica wsadu 70 mm, długość wsadu 12 000 mm" – mimo krótszej długości, średnica pozostaje zbyt duża dla kombinacji 450 kN i ciągu trzyżyłowego według tabeli.
Wskazówka egzaminacyjna: najpierw upewnij się, że odczytujesz wartości z tej samej komórki tabeli (jedna, spójna para średnica–długość) dla dokładnie tych samych warunków. Najczęstszy błąd to "mieszanie" maksimum średnicy z jednego pola i maksimum długości z innego.
