W procesie gięcia blachy naprężenie gnące σg nie jest dobierane "na oko" ani równe samej granicy plastyczności. W praktyce technologicznej często korzysta się z tabel doboru, w których σg (lub współczynnik pozwalający je wyznaczyć) zależy od:
- własności materiału, w tym granicy plastyczności (tu: 320 MPa),
- geometrii gięcia: grubości g oraz promienia wewnętrznego rw,
- parametru bezwymiarowego, najczęściej relacji rw/g.

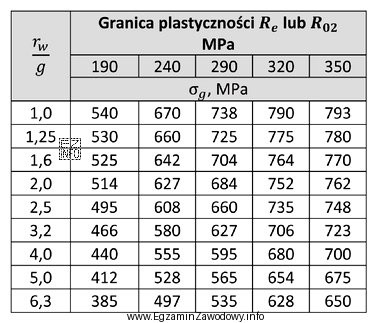

Dla danych z zadania oblicza się relację geometryczną: rw/g = 3,2 mm / 2 mm = 1,6. Następnie w tabeli wybiera się wiersz/kolumnę odpowiadającą wartości 1,6 (lub najbliższą przewidzianą w tabeli) oraz zakresowi granicy plastyczności obejmującemu 320 MPa. Z tak dobranej pozycji odczytuje się wymaganą wartość σg, która w tym przypadku wynosi 764 MPa.
Dlaczego pozostałe odpowiedzi są nieprawidłowe? Wartości 752 MPa, 706 MPa i 775 MPa mogą wynikać z typowych błędów w pracy z tabelą: odczytu z sąsiedniej kolumny (np. dla innego rw/g), przyjęcia innego zakresu Re, albo pomylenia promienia z średnicą czy grubości z innym wymiarem. Czasem błąd powstaje także przez zaokrąglanie relacji rw/g do niewłaściwego przedziału lub nieuwzględnienie sposobu interpolacji (jeśli tabela go wymaga).
Wskazówka egzaminacyjna: zawsze (1) policz parametr bezwymiarowy rw/g, (2) sprawdź jednostki, (3) upewnij się, że odczytujesz σg z tabeli, a nie współczynnik pośredni. To minimalizuje pomyłki przy bardzo zbliżonych liczbach odpowiedzi.
