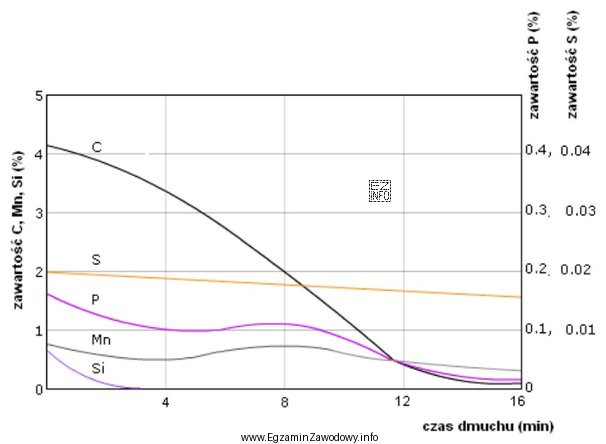

Zadanie sprawdza umiejętność odczytu wartości z wykresu procesu technologicznego. W konwertorze tlenowym podczas przedmuchiwania tlenem zachodzi dekarburacja, więc zawartość węgla w stali zmienia się w czasie (zwykle maleje w miarę trwania przedmuchu). Pytanie wymaga wskazania takiego czasu, aby po zakończeniu przedmuchiwania uzyskać 0,3% C.
Aby poprawnie rozwiązać zadanie, wykonuje się typową procedurę odczytu z wykresu:
- Najpierw identyfikuje się osie: oś zawartości węgla (w %) oraz oś czasu (w minutach).
- Następnie na osi zawartości węgla odnajduje się wartość 0,3% i prowadzi linię pomocniczą do przecięcia z krzywą (lub krzywymi) przedstawiającą przebieg procesu.
- Z punktu przecięcia wykonuje się rzut na oś czasu i odczytuje wartość w minutach.
- Jeśli punkt wypada pomiędzy podziałkami lub punktami charakterystycznymi, stosuje się interpolację i podaje wynik jako "około".
Odpowiedź "Około 13 minut." jest właściwa, ponieważ odpowiada czasowi odczytanemu dla poziomu 0,3% C na przedstawionej krzywej/krzywych. Pozostałe propozycje są zbyt krótkie w stosunku do czasu potrzebnego do osiągnięcia tak niskiej zawartości węgla (3,5 min i 5,5 min) albo wskazują wcześniejszy etap procesu (11 min), w którym według wykresu zawartość węgla nie osiąga jeszcze 0,3%.
Typowe pułapki na egzaminie to: pomylenie skali (np. odczyt z niewłaściwych podziałek), odwrócenie osi (czas vs skład) oraz zbyt agresywne zaokrąglanie wyniku do "ładnej" wartości. Bezpieczna strategia to zawsze odczyt w dwóch krokach (0,3% → krzywa → czas) i dopiero na końcu zaokrąglenie zgodne z dokładnością wykresu.
