W tego typu zadaniu kluczowe są dwa kroki: odczyt z wykresu oraz uwzględnienie ograniczenia 90% w stosunku do siły nominalnej prasy.
1) Odczyt wartości technologicznej

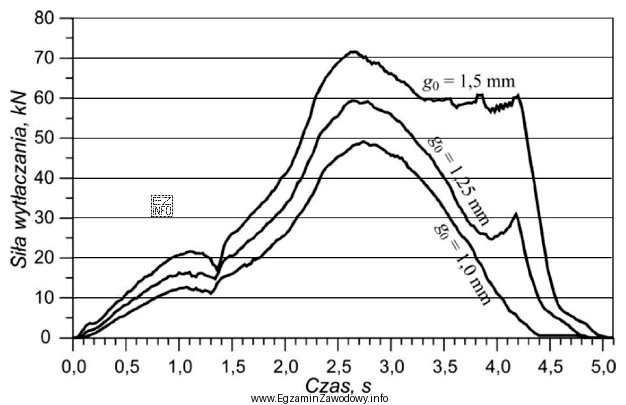

Na wykresie (dołączonym do zadania) należy znaleźć punkt odpowiadający grubości blachy 1,5 mm i odczytać wymaganą siłę procesu (siłę niezbędną do wykonania wytłoczki). To jest siła, którą w praktyce "widzi" narzędzie podczas operacji.
2) Interpretacja zapisu "nie powinna przekraczać 90% nominalnej siły"
Warunek oznacza, że podczas pracy siła procesu ma spełniać zależność:
F_wym ≤ 0,9 · F_nom.
Jeżeli szukamy minimalnej siły nominalnej prasy, przyjmujemy graniczny przypadek (równość):
F_wym = 0,9 · F_nom, a następnie przekształcamy:
F_nom = F_wym / 0,9.
Dlaczego poprawna jest odpowiedź "80 kN"?
Po podstawieniu odczytanej z wykresu siły dla 1,5 mm i podzieleniu jej przez 0,9 otrzymuje się wartość odpowiadającą minimalnej nominalnej sile prasy. Ta wartość wynosi 80 kN, więc taka prasa spełni ograniczenie, że siła procesu nie przekroczy 90% nominalnej.
Dlaczego pozostałe odpowiedzi są błędne?
- "75 kN" – zbyt mała wartość nominalna. Po uwzględnieniu 90% ograniczenia mogłaby nie zapewnić wymaganej siły procesu (prasa musiałaby pracować powyżej dopuszczalnego poziomu obciążenia).
- "70 kN" – błąd jeszcze większy; często wynika z pomylenia działania (np. odjęcia 10% zamiast podzielenia przez 0,9) albo z niedokładnego odczytu wykresu.
- "65 kN" – najczęściej efekt intuicyjnego "zaokrąglenia w dół" lub nieuwzględnienia warunku 90%; w praktyce byłby to wybór prasy z niedostatecznym zapasem.
Wskazówka egzaminacyjna: jeżeli w zadaniu pojawia się zapis typu "wartość robocza nie powinna przekraczać X% wartości nominalnej", to aby dobrać minimalną wartość nominalną zwykle trzeba podzielić przez X% (w zapisie dziesiętnym), a nie mnożyć.
