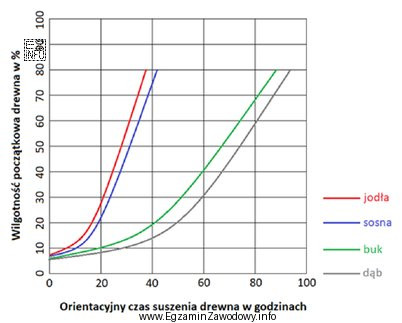

Zadanie sprawdza umiejętność odczytu danych z wykresu technologicznego, a nie wykonywania obliczeń. W praktyce w suszeniu drewna takie wykresy są używane do wstępnego planowania produkcji (szacunki), dlatego w treści pojawia się słowo "orientacyjny".
Jak odczytać czas suszenia dla 40%?
- Znajdź na osi przedstawiającej wilgotność początkową wartość 40%.
- Poprowadź linię pomocniczą (w myśli lub na kartce) do krzywej/obszaru odpowiadającego tarcicy bukowej.
- Z punktu przecięcia odczytaj na osi czasu wartość w godzinach (zgodnie z opisem osi).
Poprawna odpowiedź "60 godzin" wynika z tego, że to wartość odpowiadająca punktowi na wykresie dla wilgotności 40%.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "40 godzin" zwykle wynika z zaniżenia odczytu (np. odczyt z niewłaściwej siatki, pomylenie krzywej lub odczyt z innej osi).
- "30 godzin" to typowy skutek błędu skali albo zbyt "optymistycznego" szacowania bez sprawdzenia przecięcia z krzywą.
- "80 godzin" bywa efektem nadinterpretacji (odczyt z sąsiedniego zakresu wilgotności, z innej krzywej, albo odczyt po "drugiej stronie" punktu odniesienia).
Wskazówka egzaminacyjna: zawsze sprawdzaj: (1) jednostki osi, (2) czy odczyt dotyczy właściwego gatunku/krzywej, (3) czy mówimy o wilgotności początkowej, a nie końcowej. To trzy najczęstsze miejsca pomyłek w zadaniach "na podstawie wykresu".
