KWALIFIKACJA ELE2 - STYCZEŃ 2017 (test 2)

PYTANIE NR 19.

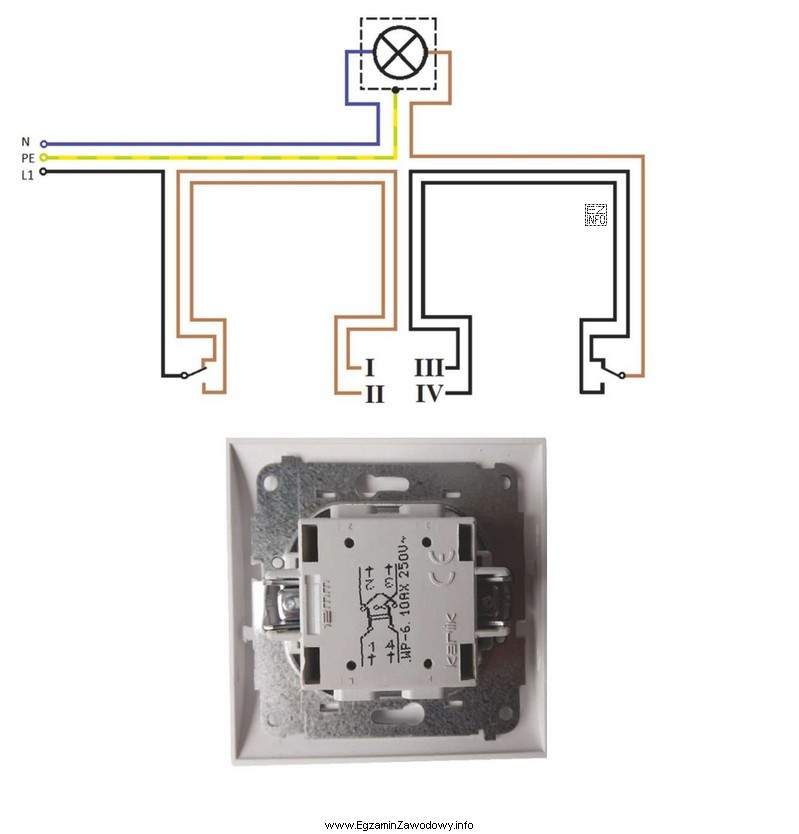

Określ sposób podłączenia łącznika przedstawionego na fotografii, aby w układzie, którego schemat przedstawiono na rysunku, zapewnione było sterowanie oświetleniem z trzech niezależnych miejsc.
Ilustracja przedstawia schemat elektryczny oraz zdjęcie łącznika elektrycznego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W sterowaniu oświetleniem z trzech miejsc stosuje się dwa łączniki schodowe i jeden krzyżowy, który przełącza pary przewodów korespondencyjnych. Poprawne przyporządkowanie zacisków musi zachować pary torów i zapewnić ciągłość obwodu w obu stanach przełączenia. Wskazany układ połączeń spełnia te warunki.

Pełne wyjaśnienie:

Sterowanie jednym punktem świetlnym z trzech niezależnych miejsc realizuje się klasycznie jako układ: łącznik schodowy – łącznik krzyżowy – łącznik schodowy. Kluczową rolę pełnią tu tzw. przewody korespondencyjne (dwie żyły), które biegną między łącznikami i są przełączane tak, aby w zależności od położenia dowolnego klawisza zmieniała się droga przepływu prądu do oprawy.

Łącznik krzyżowy nie podaje "fazowego" na lampę bezpośrednio, tylko przełącza dwie pary przewodów korespondencyjnych: w jednym stanie łączy je "na wprost", a w drugim "na krzyż". Dlatego przy podłączaniu najważniejsze jest:

  • zachowanie właściwego przypisania dwóch wejść i dwóch wyjść (dwa tory),
  • niedopuszczenie do sytuacji, w której żyły z jednej pary zostaną rozdzielone pomiędzy różne tory,
  • takie połączenie, by po przełączeniu łącznika krzyżowego następowało zamienienie torów korespondencyjnych, a nie ich przypadkowe zwarcie lub przerwa.

Odpowiedź oznaczona jako poprawna odpowiada właśnie temu wymaganiu: zaciski zostały przyporządkowane tak, aby dwa przewody korespondencyjne z pierwszego łącznika schodowego trafiły na jedną stronę łącznika krzyżowego jako para, a dwa przewody korespondencyjne wychodzące do drugiego łącznika schodowego stanowiły drugą parę. Wtedy każda zmiana położenia dowolnego łącznika odwraca stan obwodu (zapala/gasi światło) – niezależnie od poprzednich ustawień.

Dlaczego pozostałe warianty są błędne?

  • Błędne permutacje zacisków często rozbijają pary korespondencyjne (mieszają tory), przez co układ działa tylko w części kombinacji położeń lub w ogóle nie zmienia stanu po naciśnięciu jednego z klawiszy.
  • Inne ustawienia mogą powodować, że łącznik krzyżowy nie realizuje przełączenia "wprost/na krzyż", tylko tworzy nieprawidłowe połączenia (np. ciągłą przerwę jednego toru), co uniemożliwia prawidłowe sterowanie z trzech miejsc.

Wskazówka egzaminacyjna: przy takich zadaniach warto na schemacie oznaczyć dwie żyły korespondencyjne jako parę (np. A i B) i sprawdzić, czy łącznik krzyżowy w jednym stanie daje A→A i B→B, a w drugim A→B i B→A. To szybko ujawnia błędne zamiany zacisków.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Łącznik schodowy to łącznik przełączny, który pozwala sterować jednym obwodem oświetlenia z dwóch miejsc. Ma wspólny zacisk oraz dwa zaciski przełączane. W praktyce stosuje się go np. na początku i końcu korytarza lub na dole i górze schodów.
Łącznik krzyżowy stosuje się, gdy chcesz sterować oświetleniem z trzech lub więcej miejsc. Montuje się go pomiędzy dwoma łącznikami schodowymi. Jego zadaniem jest przełączanie (zamiana) par przewodów korespondencyjnych, aby każdy punkt sterowania mógł zmienić stan lampy.
Układ działa jako: schodowy → krzyżowy → schodowy. Pierwszy schodowy wybiera jeden z dwóch przewodów korespondencyjnych, krzyżowy przełącza je "wprost" lub "na krzyż", a drugi schodowy podaje wybrany tor na przewód zasilający oprawę. Zmiana dowolnego łącznika odwraca stan (ON/OFF).
Przewody korespondencyjne to dwie żyły prowadzone między łącznikami (najpierw między schodowym a krzyżowym, a potem między krzyżowym a schodowym). Stanowią dwa alternatywne tory prądowe. Ich poprawne sparowanie i przełączanie decyduje o tym, czy układ będzie działał z każdego miejsca.
Łącznik krzyżowy pracuje na dwóch torach: w jednym położeniu łączy pary "na wprost", a w drugim je zamienia. Jeśli pomylisz zaciski i "rozbijesz" pary, układ może działać tylko w części ustawień albo przestanie przełączać stan oświetlenia po naciśnięciu jednego z klawiszy.
Na schemacie ideowym łącznik krzyżowy jest zwykle wpięty pomiędzy dwa elementy schodowe i ma cztery zaciski (dwa wejścia i dwa wyjścia przewodów korespondencyjnych). Funkcyjnie widać, że nie ma wspólnego zacisku do fazy ani do lampy, tylko "miesza" dwie żyły.
Tak. Wtedy stosuje się dwa łączniki schodowe na końcach oraz dwa łączniki krzyżowe (lub więcej) pomiędzy nimi, wpięte szeregowo w tor przewodów korespondencyjnych. Każdy dodatkowy łącznik krzyżowy dodaje kolejne miejsce sterowania bez zmiany zasady działania.
Najczęściej myli się: przewód wspólny w łączniku schodowym, pary przewodów korespondencyjnych oraz kolejność zacisków w łączniku krzyżowym. Błędem jest też łączenie "na oko" bez sprawdzenia przełączeń. Skutek to brak reakcji z jednego miejsca lub działanie tylko przy niektórych ustawieniach.
To typowy sposób sprawdzania, czy potrafisz czytać oznaczenia zacisków i przenieść je na schemat połączeń. W praktyce elektryk musi podłączyć przewody zgodnie z oznaczeniami producenta i schematem instalacji. Poprawna permutacja zachowuje dwa tory i prawidłowe przełączenie.
Możesz użyć miernika (ciągłość/omomierz) i sprawdzić, jak zmieniają się połączenia między zaciskami po przełączeniu klawiszy. W łączniku krzyżowym powinny występować dwa stany: połączenie "wprost" i "na krzyż". To pozwala wykryć zamianę żył i błędne sparowanie przewodów.
info

Statystycznie 69% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "W sterowaniu oświetleniem z trzech miejsc stosuje się dwa łączniki schodowe i jeden krzyżowy, który przełącza pary przewodów korespondencyjnych."

Źródła:

  • PN-HD 60364 (Instalacje elektryczne niskiego napięcia) – ogólne zasady wykonywania obwodów w instalacjach budynkowych (odniesienie ogólne do serii norm)
  • IEC 60669-1 (Switches for household and similar fixed electrical installations) – wymagania ogólne dla łączników instalacyjnych (odniesienie ogólne do normy wyrobu)

Materiały:

  • Dokumentacje techniczne (karty katalogowe) łączników schodowych i krzyżowych – schematy styków i oznaczenia zacisków
  • Podręczniki do instalacji elektrycznych w budownictwie (dział: układy sterowania oświetleniem)
  • Ćwiczenia praktyczne: montaż układu schodowo-krzyżowego na płycie szkoleniowej i testowanie stanów
