Sterowniki w maszynach rolniczych często działają sekwencyjnie: jeden przycisk przełącza kolejne funkcje w ustalonej kolejności. W tym zadaniu punktem startowym jest stan NEUTRAL po włączeniu świateł pozycyjnych. Kluczowa zasada interpretacji schematu jest prosta: jedna strzałka/przejście w schemacie = jedno wciśnięcie przycisku CTRL.

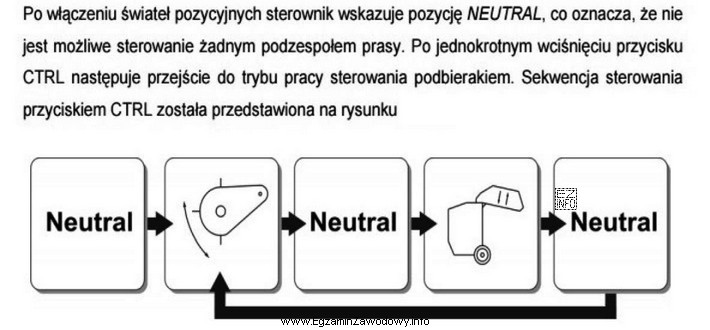

Ze schematu wynika następująca kolejność trybów: NEUTRAL → podbieracz → NEUTRAL → klapa komory prasowania → NEUTRAL (i dalej pętla). Aby uruchomić elektrozawór klapy, trzeba "dojść" do ikony klapy, licząc przejścia od stanu startowego:
- Po starcie (NEUTRAL) pierwsze wciśnięcie CTRL przełącza na funkcję podbieracza.
- Drugie wciśnięcie CTRL przełącza z powrotem na NEUTRAL.
- Trzecie wciśnięcie CTRL przełącza na funkcję klapy komory prasowania, co odpowiada uruchomieniu elektrozaworu klapy.
Dlatego odpowiedź "3 razy" jest zgodna z sekwencją stanów. Odpowiedzi "1 raz" i "2 razy" wynikają zwykle z pominięcia stanów pośrednich NEUTRAL (błędne skrócenie ścieżki) albo z intuicyjnego założenia, że klapa jest "pierwszą" funkcją po starcie. Odpowiedź "4 razy" byłaby poprawna dopiero wtedy, gdyby klapa znajdowała się o jeden krok dalej w sekwencji, ale schemat pokazuje ją jako kolejny stan po drugim NEUTRAL, czyli osiągany po trzecim przejściu.
W praktyce operator powinien wyrobić nawyk: po uruchomieniu zasilania/świateł sprawdzać stan aktywny (NEUTRAL) i liczyć przejścia CTRL zgodnie z diagramem z instrukcji, zamiast działać "na pamięć" bez kontroli.
