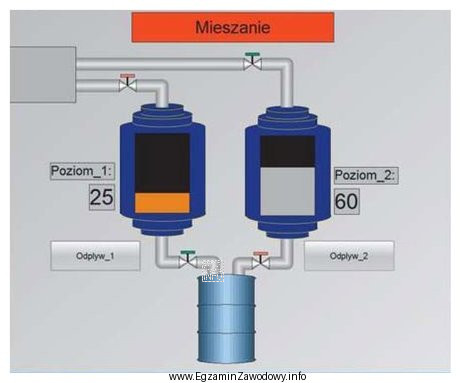

Systemy SCADA (Supervisory Control And Data Acquisition) służą do wizualizacji i nadzoru procesu: prezentują stany urządzeń i zmiennych procesowych, umożliwiają obsługę z poziomu stanowiska operatorskiego, generują alarmy, pokazują trendy oraz często archiwizują dane do raportów.
W kontekście mechatroniki i automatyki przemysłowej SCADA jest typowym wyborem, gdy "wizualizacja procesu" oznacza widoki technologiczne (synoptyki), przyciski sterowania, sygnalizację stanów, wykresy i historię zdarzeń.
- CAM nie dotyczy nadzoru pracy instalacji. To oprogramowanie związane z przygotowaniem wytwarzania (np. generowanie ścieżek narzędzia dla obróbki), więc pasuje do produkcji, a nie do bieżącej wizualizacji procesu sterowania.
- CAQ koncentruje się na jakości (planowanie i rejestracja kontroli, analiza niezgodności, dokumentacja jakościowa). Może używać wykresów, ale nie jest systemem do operatorskiego nadzoru procesu w czasie rzeczywistym.
- CAD służy do projektowania (modele 2D/3D, dokumentacja konstrukcyjna). "Wizualizacja" w CAD oznacza prezentację projektu, a nie monitorowanie parametrów procesu technologicznego.
Wskazówka egzaminacyjna: gdy w pytaniu pojawia się "proces", "nadzór", "monitoring", "alarmy", "trendy" lub stanowisko operatorskie, najczęściej chodzi o SCADA (lub HMI). Gdy mowa o modelu/rysunku – częściej CAD, a o przygotowaniu obróbki – CAM.
