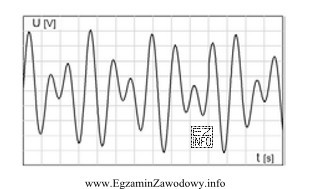

W telefonii spotyka się kilka sposobów przekazywania informacji o wybieranych cyfrach i stanach połączenia. Pytanie wymaga rozpoznania rodzaju sygnalizacji na podstawie oscylogramu, czyli przebiegu napięcia/prądu w funkcji czasu.
Sygnalizacja tonowa (praktycznie kojarzona z wybieraniem tonowym w telefonii) polega na tym, że informacja jest kodowana poprzez tony – sygnał ma charakter zmienny, okresowy, a w wielu rozwiązaniach jest to jednoczesne występowanie dwóch składowych o różnych częstotliwościach. Na oscylogramie nie widzimy wtedy "zera i jedynki", tylko przebieg falowy, którego kształt może wynikać z nakładania się składowych.
Odpowiedź "cyfrową" jest nieprawidłowa w tym ujęciu, ponieważ sygnalizacja cyfrowa kojarzy się z przesyłaniem symboli w postaci poziomów logicznych (impulsów o określonych stanach), a nie z ciągłym przebiegiem tonalnym. Sam fakt, że coś można później przetwarzać cyfrowo, nie oznacza, że na oscylogramie widać sygnał cyfrowy.
Odpowiedź "dekadową" jest błędna, bo sygnalizacja dekadowa (impulsowa) opiera się o serie impulsów i przerw odpowiadających cyfrom. Na przebiegu w czasie spodziewalibyśmy się wyraźnych odcinków impulsów o podobnym kształcie, a nie ciągłego "dźwiękowego" falowania.
Odpowiedź "prądem stałym" jest błędna, ponieważ prąd/napięcie stałe na oscylogramie wyglądałoby jak linia o stałym poziomie (brak zmian w czasie). Sygnalizacja, która niesie informację, musi wykazywać zmienność – w tonowej jest to właśnie zmienność okresowa.
Wskazówka egzaminacyjna: przy rozpoznawaniu z oscylogramu najpierw ustal, czy sygnał jest ciągły i okresowy (wtedy myśl o tonach), czy ma postać impulsów (wtedy myśl o wybieraniu dekadowym/impulsowym lub poziomach logicznych).
