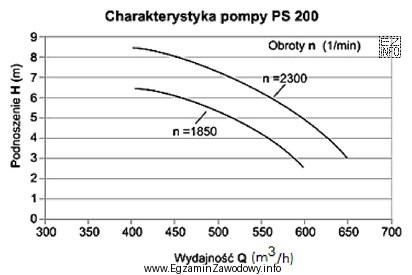

Zadanie sprawdza umiejętność pracy z charakterystyką pompy, czyli zależnością wysokości podnoszenia H od wydajności Q przy określonej prędkości obrotowej n.
Jak rozwiązać krok po kroku:
- Wybierz na wykresie krzywą odpowiadającą prędkości n = 1850 1/min (jeżeli na rysunku jest kilka krzywych dla różnych n).
- Na osi wydajności znajdź Q = 550 m3/h.
- Poprowadź linię do przecięcia z krzywą dla n=1850 1/min.
- Z osi wysokości podnoszenia odczytaj wartość H w tym punkcie.
Odczyt z charakterystyki dla wskazanego punktu pracy daje 4,2 m, dlatego ta odpowiedź jest poprawna.
Dlaczego pozostałe odpowiedzi są błędne:
- 2,2 m zwykle wynika z odczytu zbyt nisko (np. z innej krzywej/prędkości lub z błędnego odczytu podziałki).
- 6,4 m może być efektem odczytu z krzywej dla wyższej prędkości obrotowej albo przesunięcia punktu na wykresie w stronę mniejszej wydajności.
- 8,5 m najczęściej pojawia się przy odczycie z zupełnie innego zakresu pracy pompy lub pomyleniu krzywych/osi.
W praktyce automatyki przemysłowej taka umiejętność jest potrzebna m.in. do sprawdzenia, czy układ (zawory, rurociąg, filtr) nie przesuwa punktu pracy poza zalecany obszar oraz do doboru regulacji (np. falownikiem) bez przekroczenia możliwości pompy.
