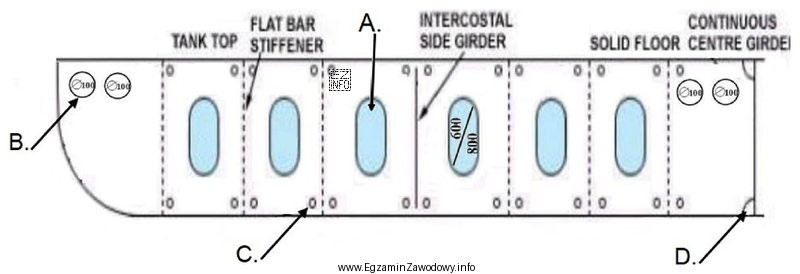

Pytanie sprawdza umiejętność odczytania informacji z rysunku technicznego dotyczącego elementów kadłuba. "Otwór komunikacyjny dennika" to otwór wykonywany w elemencie konstrukcyjnym (denniku), który ma umożliwić przejście/inspekcję lub dostęp technologiczny w obrębie konstrukcji, np. w rejonie dna podwójnego lub w przestrzeniach ograniczonych wzmocnieniami.
Na rysunkach warsztatowych i złożeniowych elementy często są identyfikowane przez oznaczenia literowe (A, B, C, D) powiązane ze strzałkami/odnośnikami. Aby rozwiązać zadanie poprawnie, należy:
- zlokalizować na ilustracji element opisany jako otwór komunikacyjny (zwykle widoczny jako wycięcie/otwór w środniku lub pasie elementu),
- sprawdzić, która litera jest przypisana do tego odnośnika,
- wybrać odpowiedź zgodną z literą wskazaną na rysunku.
W tym zadaniu otwór komunikacyjny dennika jest oznaczony literą A, dlatego odpowiedź "A" jest prawidłowa.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- B – odnosi się do innego oznaczenia na rysunku (innego elementu/otworu lub detalu), więc nie identyfikuje otworu komunikacyjnego dennika.
- C – wskazuje inne miejsce lub inny detal konstrukcji; wybór tej litery zwykle wynika z pomylenia odnośników.
- D – nie jest przypisana do otworu komunikacyjnego dennika; bywa wybierana przy pobieżnym oglądzie rysunku bez śledzenia strzałek.
Wskazówka egzaminacyjna: przy pytaniach "oznaczono na rysunku literą" zawsze najpierw odszukaj odnośnik/strzałkę prowadzącą do elementu, a dopiero potem odczytaj literę. Nie sugeruj się samą kolejnością odpowiedzi.
