KWALIFIKACJA ELM6 - CZERWIEC 2017 (test 2)

PYTANIE NR 8.
Które oznaczenie należy wstawić we wskazane strzałką puste pola kwadratów, aby dotyczyło ono określenia współosiowości przedstawionych na rysunku powierzchni walcowych?

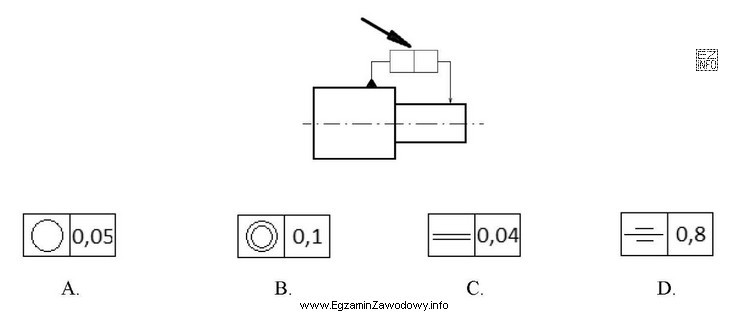

Ilustracja przedstawia cztery ramki tolerancji geometrycznej oznaczone literami A, B, C i D oraz schemat wałka stopniowanego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Współosiowość to tolerancja położenia określająca zgodność osi elementu walcowego z osią bazy. W zapisie GD&T wg PN-EN ISO 1101 symbol współosiowości przedstawia się jako dwa współśrodkowe okręgi. Pozostałe znaki oznaczają inne cechy: okrągłość, równoległość lub symetrię.

Pełne wyjaśnienie:

W zadaniu trzeba rozpoznać, jaki symbol należy wpisać do ramki tolerancji geometrycznej, aby wymaganie dotyczyło współosiowości powierzchni walcowych pokazanych na rysunku. Współosiowość jest zaliczana do tolerancji położenia i służy do określenia, jak dokładnie oś tolerowanej powierzchni walcowej ma być wyrównana względem osi elementu bazowego (bazy).

Poprawny symbol współosiowości w systemie ISO (PN-EN ISO 1101) to dwa współśrodkowe (koncentryczne) okręgi. Taki znak w pierwszym polu ramki informuje, że sprawdzamy położenie osi (a nie sam kształt przekroju). W praktyce pole tolerancji współosiowości można rozumieć jako walec o średnicy równej wartości tolerancji, którego oś pokrywa się z osią bazy; oś elementu tolerowanego musi się w nim mieścić.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • Okrągłość (pojedynczy okrąg) to tolerancja kształtu. Dotyczy tego, jak bardzo zarys przekroju odbiega od idealnego okręgu, ale nie odnosi osi jednego walca do osi drugiego. Nie opisuje więc wyrównania współosiowego stopni wałka.
  • Równoległość (dwie linie równoległe) to tolerancja kierunku. Określa, czy oś lub tworząca jest równoległa do bazy, ale nie wymusza wspólnej osi dwóch powierzchni walcowych.
  • Symetria również należy do tolerancji położenia, jednak dotyczy symetrycznego położenia elementu względem płaszczyzny/osi odniesienia, a nie pokrycia się osi dwóch walców.

W kontekście montażu i eksploatacji urządzeń mechatronicznych współosiowość jest kluczowa dla elementów obrotowych (wały, sprzęgła, koła zębate), bo niewspółosiowość prowadzi do drgań, hałasu i przyspieszonego zużycia łożysk oraz uszczelnień.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Współosiowość to tolerancja położenia, która określa, jak blisko oś jednej powierzchni walcowej ma pokrywać się z osią elementu bazowego. Stosuje się ją głównie dla wałów i otworów, gdy ważne jest prawidłowe ustawienie osi obrotu względem bazy.
W zapisie wg PN-EN ISO 1101 symbol współosiowości to dwa współśrodkowe okręgi. Umieszcza się go w pierwszym polu ramki tolerancji geometrycznej, a dalej podaje wartość tolerancji oraz (zwykle) literę bazy odniesienia.
Ponieważ dotyczy relacji osi elementu tolerowanego do osi elementu bazowego, czyli opisuje ustawienie elementu w przestrzeni. Nie ocenia samego kształtu (jak okrągłość), tylko to, czy oś jest właściwie wyrównana względem bazy.
Najprostsza reguła: współosiowość ma dwa okręgi (koncentryczne), a okrągłość ma jeden okrąg. Okrągłość kontroluje kształt przekroju, a współosiowość kontroluje położenie osi względem bazy.
W typowym zapisie współosiowości odniesienie do bazy jest kluczowe, bo sprawdza się zgodność osi elementu z osią bazową. To odróżnia ją od tolerancji kształtu (np. okrągłości), które zwykle nie potrzebują bazy.
Najczęściej: wały stopniowane, czopy łożyskowe, koła zębate na wałach, sprzęgła, wirniki oraz otwory pod łożyska. W tych przypadkach niewspółosiowość zwiększa drgania i obciążenia, co skraca żywotność łożysk i pogarsza kulturę pracy napędu.
Typowe skutki to: drgania i hałas, nierównomierne zużycie łożysk, przegrzewanie, nieszczelności, a czasem pękanie wału lub uszkodzenia kół zębatych. Dlatego na rysunku wymaga się współosiowości, aby zapewnić poprawny montaż i trwałość układu.
To ustandaryzowany zapis wymagania GD&T: w ramce podaje się symbol tolerancji, wartość tolerancji (np. w mm) oraz ewentualnie odniesienie do bazy. Ramka mówi kontrolerowi jakości, co mierzyć i jak interpretować dopuszczalne odchyłki.
Najczęstsze pomyłki to wybór symbolu okrągłości (jeden okrąg) zamiast współosiowości (dwa okręgi) oraz mylenie tolerancji położenia z tolerancjami kierunku (np. równoległość). Pomaga nauczenie się podziału tolerancji i rozpoznawanie ikon graficznych.
Najlepiej uczyć się zestawem: symbol → nazwa → grupa tolerancji → typowy przykład. Wykonuj krótkie ćwiczenia: rozpoznaj znak w ramce, nazwij tolerancję i powiedz, czy potrzebuje bazy. To szybko zmniejsza ryzyko pomyłek między podobnymi symbolami.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że współosiowość to tolerancja położenia określająca zgodność osi elementu walcowego z osią bazy.

Źródła:

  • PN-EN ISO 1101:2017 (publikacja PKN) – Specyfikacje geometrii wyrobów (GPS) – Tolerancje geometryczne – tolerancje kształtu, kierunku, położenia i bicia
  • ISO.org – strona normy ISO 1101 (Geometrical product specifications (GPS) — Geometrical tolerancing) – https://www.iso.org/standard/ (wyszukanie: ISO 1101) – dostęp 2026-02-18
  • ASME Y14.5-2018 – informacja katalogowa o normie wymiarowania i tolerowania geometrycznego – https://www.asme.org/codes-standards/find-codes-standards/y14-5-dimensioning-tolerancing – dostęp 2026-02-18

Materiały:

  • PN-EN ISO 1101:2017 – część dotycząca symboli tolerancji położenia
  • Tablice/ściągi z symbolami tolerancji geometrycznych (do nauki rozpoznawania znaków)
  • Materiały dydaktyczne z rysunku technicznego maszynowego: tolerancje geometryczne i bazy
