KWALIFIKACJA INF8 - CZERWIEC 2021



PYTANIE NR 3.

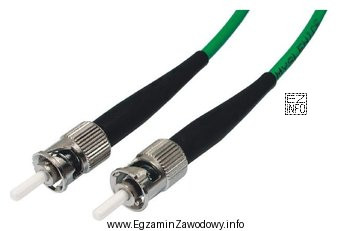

Patchcord światłowodowy przedstawiony na rysunku jest zakończony złączami
Ilustracja przedstawia patchcord światłowodowy zakończony złączami typu ST.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze ST rozpoznaje się po bagnetowym mechanizmie blokowania (wciśnij i przekręć). Dla porównania: FC ma połączenie gwintowane, SC jest typu push-pull o "kwadratowej" obudowie, a LC jest mniejsze (wysoka gęstość portów).

Pełne wyjaśnienie:

Patchcord światłowodowy może być zakończony różnymi typami złączy, a w zadaniach egzaminacyjnych rozpoznaje się je najczęściej po kształcie i mechanizmie mocowania.

ST (odpowiedź poprawna) to złącze z mechanizmem bagnetowym: końcówkę zwykle wciska się i przekręca, aby się zablokowała. Ten sposób ryglowania jest najbardziej charakterystyczną cechą pozwalającą odróżnić ST od innych popularnych złączy na zdjęciu/rysunku.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • FC – jest złączem gwintowanym. Zamiast bagnetu występuje nakrętka dokręcana na gwincie, co na rysunkach zwykle widać jako element "nakręcany". Jeśli na ilustracji widać bagnet, to nie jest FC.
  • SC – to złącze typu push-pull (wsuń/wyciągnij), często o bardziej "kanciastym" korpusie. Nie blokuje się przekręceniem jak ST.
  • LC – działa podobnie do SC (push-pull), ale jest mniejsze (stosowane tam, gdzie liczy się wysoka gęstość portów). Jeśli złącze na rysunku jest wyraźnie większe i ma bagnet, to LC nie pasuje.

Wskazówka egzaminacyjna: najpierw określ mechanizm blokady (bagnet vs gwint vs zatrzask push-pull), a dopiero potem rozważ rozmiar złącza (SC vs LC). To ogranicza ryzyko pomyłki przy podobnych kształtach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest patchcord światłowodowy?
Patchcord światłowodowy to fabrycznie zakończony odcinek kabla światłowodowego z gotowymi złączami na końcach. Służy do łączenia urządzeń (np. przełączników, OLT) z panelami krosowymi lub przełącznicami. Jego dobór zależy m.in. od typu złączy, rodzaju włókna i długości.
Jak rozpoznać złącze ST na zdjęciu lub rysunku?
Złącze ST najłatwiej rozpoznać po mechanizmie bagnetowym: wtyk zwykle wkłada się i przekręca, aby się zablokował. Na rysunkach widać często okrągły korpus oraz element ryglujący charakterystyczny dla bagnetu, a nie nakrętki gwintowanej.
Jaka jest różnica między złączem ST a FC?
Najważniejsza różnica dotyczy sposobu mocowania: ST ma blokadę bagnetową (wcisk i obrót), a FC jest gwintowane (dokręcanie nakrętki). Oba mogą wyglądać "okrągło", dlatego na egzaminie trzeba szukać detalu: bagnet vs gwint.
Jaka jest różnica między złączem SC a LC?
SC i LC to złącza typu push-pull, ale różnią się gabarytem: LC jest mniejsze i pozwala upakować więcej portów na panelu czy przełączniku. SC jest większe, przez co zwykle łatwiej je rozpoznać, gdy na ilustracji widać skalę i kształt obudowy.
Dlaczego w zadaniach egzaminacyjnych myli się ST z FC?
Oba złącza często mają okrągły korpus, więc przy pobieżnym oglądaniu mogą wydawać się podobne. Mechanizm pomyłki to skupienie się na ogólnym kształcie zamiast na kluczowym szczególe: ST ma bagnet, a FC gwint. Na egzaminie zawsze sprawdzaj element ryglowania.
Czy typ złącza wpływa na możliwość podłączenia patchcordu?
Tak. Patchcord z niewłaściwym złączem nie będzie pasował mechanicznie do gniazda lub adaptera w panelu/urządzeniu. Dlatego w praktyce sieciowej dobiera się patchcord do konkretnego portu (np. SC, LC) oraz do osprzętu pośredniego (adaptery, przełącznice). Przejściówki stosuje się świadomie i z umiarem.
Jakie cechy złącza są najważniejsze do rozpoznania na rysunku?
Najpierw oceń mechanizm blokady (bagnet, gwint, push-pull), potem kształt korpusu (okrągły/kanciasty) i na końcu rozmiar (np. LC jest mniejsze od SC). Taka kolejność zmniejsza ryzyko pomyłki, gdy rysunek jest schematyczny lub mało szczegółowy.
Kiedy stosuje się złącza LC w sieciach lokalnych?
Złącza LC często spotyka się w nowoczesnych instalacjach, gdzie ważna jest duża gęstość portów w panelach krosowych i przełącznikach. Dzięki mniejszemu rozmiarowi łatwiej zmieścić więcej torów światłowodowych na tej samej powierzchni. W praktyce technik dobiera je zgodnie z portami urządzeń i adapterami w przełącznicy.
Jakie są typowe błędy przy wyborze odpowiedzi o złączach światłowodowych?
Częste błędy to: ignorowanie mechanizmu mocowania, sugerowanie się samą nazwą (np. wybór "popularnego" SC), oraz mylenie rozmiaru (SC vs LC) bez sprawdzenia zatrzasku. Pomaga szybki "checklist": bagnet=ST, gwint=FC, push-pull=SC/LC, a potem ocena wielkości.
Jak przygotować się do rozpoznawania złączy światłowodowych na egzaminie?
Najlepiej uczyć się na zestawie zdjęć i realnych patchcordach: osobno ST, FC, SC i LC. Trenuj rozpoznawanie po 1–2 cechach kluczowych (blokada i rozmiar), a potem sprawdzaj odpowiedź w źródle. Dodatkowo warto poćwiczyć na panelach/adapterach w pracowni, bo porty też mają charakterystyczny wygląd.
info

Statystycznie 56% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Złącze ST rozpoznaje się po bagnetowym mechanizmie blokowania (wciśnij i przekręć)."

Źródła:

  • The Fiber Optic Association (FOA), "Fiber Optic Connectors" (opis typów ST/SC/LC/FC) – https://foa.org/tech/ref/connector/connector_types.html (dostęp: 2026-02-18)
  • Wikipedia, "ST connector" – https://en.wikipedia.org/wiki/ST_connector (dostęp: 2026-02-18)
  • FS.com, "Fiber Optic Connector Types: A Simple Introduction" – https://www.fs.com/blog/fiber-optic-connector-types-a-simple-introduction-619.html (dostęp: 2026-02-18)

Materiały:

  • Karty katalogowe/poradniki producentów osprzętu światłowodowego (typy złączy i ich cechy)
  • Materiały szkoleniowe z okablowania strukturalnego i sieci światłowodowych (część: złącza i patchcordy)
  • Ćwiczenia praktyczne: identyfikacja złączy na zdjęciach oraz na rzeczywistych patchcordach w pracowni
