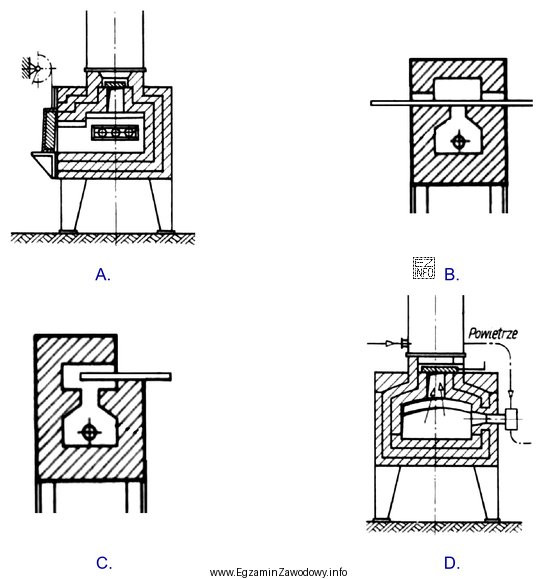

Pytanie sprawdza umiejętność rozpoznawania urządzenia grzewczego służącego do miejscowego nagrzewania końcówki pręta na podstawie schematu. W praktyce takie nagrzewanie stosuje się wtedy, gdy dalszy etap procesu (np. operacje kształtowania końcówki, spęczanie, przygotowanie do łączenia) wymaga uzyskania odpowiedniej temperatury tylko na ograniczonej długości pręta, a nie na całej jego długości.
Poprawna odpowiedź "C" odpowiada schematowi, w którym kluczową cechą jest wyodrębniona komora/strefa nagrzewania oraz mechanizm kontrolowanego wprowadzania pręta do tej strefy. Taki mechanizm (posuw/podajnik/prowadzenie) jest typowy dla urządzeń, które muszą:
- ustawić pręt w powtarzalnym położeniu,
- wprowadzić końcówkę na zadaną głębokość,
- utrzymać ją w strefie grzania przez wymagany czas,
- umożliwić szybkie wyjęcie wsadu po nagrzaniu.
Dlaczego pozostałe litery nie pasują? Schematy mylące zwykle przedstawiają: (1) rozwiązania do nagrzewania całego wsadu (brak wyróżnionej strefy dla końcówki lub brak kontrolowanego pozycjonowania końca pręta), (2) same układy transportu/podawania bez właściwej komory grzejnej, albo (3) piece o innym przeznaczeniu, gdzie geometria i prowadzenie wsadu nie są podporządkowane nagrzewaniu tylko końców.
Wskazówka egzaminacyjna: przy tego typu zadaniach najpierw szukaj na schemacie komory grzejnej (gdzie zachodzi przekazanie ciepła) i dopiero potem oceń sposób podania wsadu. Jeżeli widać elementy, które wymuszają wprowadzenie pręta na określoną długość i stabilizują jego położenie, to jest to typowe dla nagrzewania końcówek prętów.
