PYTANIE NR 7.
Pierścienie osadcze sprężynujące zewnętrzne montuje się narzędziem przedstawionym

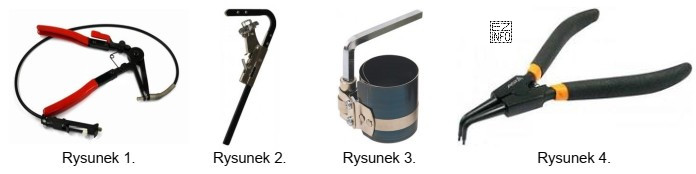

Ilustracja przedstawia cztery narzędzia, które mogą być używane w kontekście montażu pierścieni osadczych sprężynujących
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pierścienie osadcze sprężynujące zewnętrzne montuje się szczypcami przeznaczonymi do pierścieni zewnętrznych, które podczas pracy rozszerzają pierścień (końcówki wchodzą w otwory pierścienia). Dlatego poprawna jest odpowiedź wskazująca rysunek z takim narzędziem, czyli rysunek 4.

Pełne wyjaśnienie:

Pierścienie osadcze sprężynujące służą do zabezpieczania elementów (np. łożysk, tulei) przed osiowym przesuwem. W praktyce spotkasz dwa podstawowe typy:

  • pierścienie zewnętrzne – zakładane na wałek (pracują w rowku na wałku),
  • pierścienie wewnętrzne – osadzane w otworze (pracują w rowku w oprawie/obudowie).

Kluczowe jest dobranie właściwych szczypiec. Dla pierścieni zewnętrznych potrzebujesz narzędzia, które w czasie zaciskania rękojeści powoduje rozszerzenie końcówek roboczych. Końcówki wchodzą w otwory pierścienia, a ich rozsunięcie powiększa średnicę pierścienia na czas nasunięcia na wałek lub zdjęcia z rowka.

Dlatego poprawna odpowiedź to ta, która wskazuje na rysunku szczypce do pierścieni zewnętrznych (w zadaniu: rysunek 4).

Dlaczego pozostałe odpowiedzi są błędne?

  • Rysunek 2 – przedstawia inne narzędzie niż wymagane do pierścieni zewnętrznych (np. o odwrotnym kierunku pracy lub innej funkcji), więc nie zapewni prawidłowego rozszerzenia pierścienia.
  • Rysunek 3 – nie odpowiada narzędziu do montażu pierścieni zewnętrznych; typowym błędem jest wybranie szczypiec do pierścieni wewnętrznych, które działają odwrotnie (ściskają końcówki).
  • Rysunek 1 – również nie spełnia wymogu właściwej geometrii i sposobu pracy końcówek do pierścieni zewnętrznych.

Wskazówka egzaminacyjna: jeśli w treści jest "zewnętrzne", myśl "na wałek" i "trzeba rozszerzyć pierścień". Jeśli "wewnętrzne", myśl "w otworze" i "trzeba ścisnąć pierścień".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są pierścienie osadcze sprężynujące zewnętrzne?
To sprężyste elementy zabezpieczające zakładane na wałek i osadzane w rowku. Ograniczają przesuw osiowy części (np. łożyska). Mają zwykle dwa otwory na końcówki szczypiec, co ułatwia kontrolowany montaż i demontaż.
Jak działa narzędzie do montażu pierścieni osadczych zewnętrznych?
Są to szczypce, których końcówki wchodzą w otwory pierścienia. Podczas pracy powodują rozszerzenie pierścienia, aby można go było nasunąć na wałek lub zdjąć z rowka. Po zwolnieniu nacisku pierścień wraca sprężyście do rowka.
Jaka jest różnica między pierścieniem zewnętrznym a wewnętrznym?
Pierścień zewnętrzny pracuje w rowku na wałku i przy montażu zwykle trzeba go rozszerzyć. Pierścień wewnętrzny pracuje w rowku w otworze i przy montażu zwykle trzeba go ścisnąć. To determinuje dobór szczypiec.
Dlaczego nie wolno montować pierścienia zewnętrznego szczypcami do wewnętrznych?
Bo szczypce do pierścieni wewnętrznych mają przeciwny kierunek pracy końcówek. Zamiast kontrolowanego rozszerzenia mogą powodować niewłaściwe obciążenie pierścienia i jego odkształcenie, a nawet "wystrzelenie" elementu sprężystego, co grozi urazem i uszkodzeniem rowka.
Jakie cechy na rysunku wskazują szczypce do pierścieni zewnętrznych?
Szukaj szczypiec z cienkimi końcówkami (trzpieniami) pasującymi do otworów pierścienia oraz takiej konstrukcji przegubu, aby przy zaciskaniu rękojeści końcówki się rozsuwały. W wielu zestawach są osobne wersje opisane jako do pierścieni "zewnętrznych".
Kiedy stosuje się pierścienie osadcze na wałkach w maszynach?
Stosuje się je, gdy trzeba tanio i szybko zabezpieczyć element przed przesuwem osiowym, np. w zespołach łożyskowych, przekładniach, mechanizmach napędowych czy prowadnicach. To typowe rozwiązanie serwisowe: łatwe do demontażu przy użyciu właściwych szczypiec.
Czy pierścień osadczy można montować bez specjalnych szczypiec?
W praktyce bywa to możliwe tylko wyjątkowo i zwykle jest niewłaściwe. Próby użycia śrubokrętów lub kombinerek zwiększają ryzyko uszkodzenia pierścienia, rowka i powierzchni wałka oraz ryzyko urazu (element sprężysty może się gwałtownie przemieścić). Na egzaminie zakłada się użycie właściwego narzędzia.
Jakie błędy najczęściej popełnia się przy doborze szczypiec do pierścieni?
Najczęstsze to: pominięcie rozróżnienia zewnętrzny/wewnętrzny, dobór niewłaściwej średnicy (końcówki nie pasują w otwory), użycie narzędzia o złym kącie końcówek oraz zbyt duże rozszerzanie/ściskanie, które trwale odkształca pierścień.
Dlaczego pytania z rysunkami narzędzi są trudniejsze na egzaminie?
Bo wymagają połączenia teorii z praktyką: trzeba rozpoznać narzędzie po cechach konstrukcyjnych i skojarzyć je z kierunkiem działania pierścienia. Uczniowie często uczą się nazw, ale bez ćwiczeń warsztatowych trudniej im ocenić, jak narzędzie pracuje "w ręku".
Jak przygotować się do rozpoznawania narzędzi do pierścieni osadczych?
Najlepiej porównywać parami: szczypce do pierścieni zewnętrznych i wewnętrznych oraz ich kierunek pracy końcówek. Pomaga też nauka przez praktykę: montaż/demontaż na wałku i w otworze. Dodatkowo przejrzyj zdjęcia w katalogach narzędzi i zwróć uwagę na opisy zastosowań.
info

To pytanie poprawnie rozwiązuje 65% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Pierścienie osadcze sprężynujące zewnętrzne montuje się szczypcami przeznaczonymi do pierścieni zewnętrznych, które podczas pracy rozszerzają pierścień (końcówki wchodzą w otwory pierścienia)."

Materiały:

  • Podręczniki/kompendia z podstaw budowy maszyn (połączenia i elementy zabezpieczające)
  • Instrukcje BHP i dobre praktyki warsztatowe dotyczące pracy szczypcami i elementami sprężystymi
  • Katalogi producentów narzędzi: dział "szczypce do pierścieni osadczych" (porównanie wersji do pierścieni wewn./zewn.)
