W izolacji termicznej rurociągów przemysłowych warstwy układa się od rury na zewnątrz. "Pierwsza warstwa izolacji" oznacza więc pierwszą (wewnętrzną) warstwę materiału termoizolacyjnego, która przylega bezpośrednio do rurociągu (zwykle na przygotowanej powierzchni, często z powłoką/podkładem).

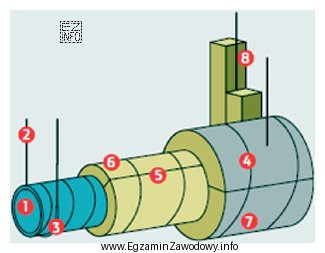

Na przedstawionym przekroju widać kolejność elementów: rura (wnętrze i ścianka), cienką warstwę na powierzchni rury (powłoka/podkład), następnie wewnętrzną otulinę z wełny mineralnej, która jest dociśnięta opaską mocującą, dalej drugą warstwę izolacji oraz zewnętrzny płaszcz ochronny.
Dlaczego poprawna jest odpowiedź "6"?
Cyfra 6 wskazuje żółtawą warstwę materiału izolacyjnego ułożoną najbliżej rury. To właśnie ona jest pierwszą warstwą izolacji termicznej z otuliny z wełny mineralnej.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 4 – oznacza kolejną, zewnętrzną warstwę izolacji (drugą), a nie warstwę pierwszą.
- 3 – odnosi się do cienkiej warstwy na rurze (np. powłoki antykorozyjnej/podkładowej). To nie jest "warstwa izolacji termicznej", tylko zabezpieczenie lub przygotowanie powierzchni.
- 7 – oznacza płaszcz ochronny (osłonę zewnętrzną, zwykle z blachy). Płaszcz chroni izolację mechanicznie i przed warunkami zewnętrznymi, ale nie jest pierwszą warstwą izolacji.
Wskazówka egzaminacyjna: gdy pytanie dotyczy "pierwszej warstwy izolacji", zawsze myśl o pierwszej grubej warstwie materiału termoizolacyjnego (np. wełny mineralnej), a nie o cienkich powłokach na rurze i nie o płaszczu osłonowym.
