KWALIFIKACJA MOT6 - CZERWIEC 2015

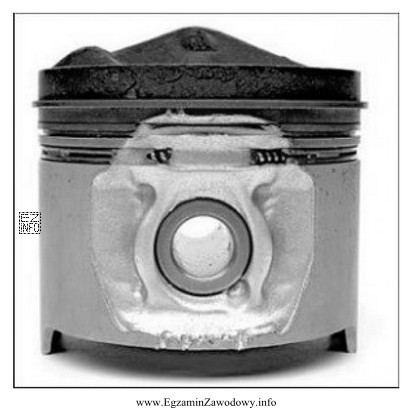

W silniku sworzeń tłokowy łączy tłok z korbowodem i musi być zabezpieczony osiowo, aby nie "wędrował" na boki. Do tego służą pierścienie osadcze (zabezpieczające) sworznia. Gdy dojdzie do sytuacji opisanej w odpowiedzi "wypadnięcia pierścienia sworznia tłokowego", sworzeń może zacząć przesuwać się w stronę ścianki cylindra. W praktyce skutkuje to kontaktem metal–metal i powstawaniem wyraźnych śladów tarcia (rysy, przetarcia, czasem wykruszenia na krawędziach), często zlokalizowanych w rejonie odpowiadającym wysokości sworznia.

Dlaczego pozostałe odpowiedzi nie pasują do takiego mechanizmu?

• "uszkodzenia pierścienia smarującego tłoka" (pierścienia olejowego) zwykle wiąże się z problemami z odprowadzaniem oleju i zwiększonym zużyciem oleju, nagarem na pierścieniach oraz pogorszeniem uszczelnienia. Sama awaria pierścienia olejowego nie powoduje typowo punktowego "przecierania" przez sworzeń; częściej prowadzi do zabrudzeń i pogorszenia warunków pracy, a nie do jednostronnego przetarcia od strony sworznia.
• "zatarcia tłoka" jest pojęciem szerokim: obejmuje przytarcia wynikające z przegrzania, niewłaściwego luzu tłok–cylinder, braku smarowania lub zanieczyszczeń. Objawy zatarcia są zwykle bardziej rozległe (rozsmarowany materiał, duże powierzchnie przytarć na płaszczu tłoka) i wynikają z ogólnego pogorszenia warunków smarowania/chłodzenia, a nie z utraty osiowego zabezpieczenia sworznia.
• "niewłaściwego montażu panewek korbowodowych" dotyczy połączenia korbowód–wał korbowy. Błąd w panewkach najczęściej prowadzi do spadku ciśnienia oleju, zatarcia czopa, stuku lub obrócenia panewki. Nie jest to mechanizm, który bezpośrednio tworzy ślady charakterystyczne dla przesuwającego się sworznia w tłoku.

Wskazówka egzaminacyjna: jeśli na uszkodzeniu widać ślady sugerujące kierunkowe ocieranie na wysokości sworznia, rozważ w pierwszej kolejności problem z zabezpieczeniem sworznia (pierścienie osadcze) i kontrolę obu stron tłoka oraz gładzi cylindra.
