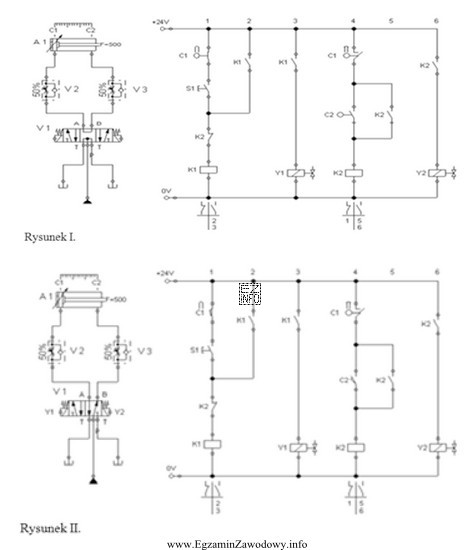

Zadanie sprawdza praktyczną umiejętność weryfikacji wykonanych połączeń z dokumentacją techniczną, co jest jedną z kluczowych kompetencji w montażu i uruchamianiu układów mechatronicznych. W praktyce porównuje się co najmniej dwa źródła informacji: schemat/projekt (dokumentacja) oraz rysunek/odwzorowanie wykonania (połączenia).
Poprawna odpowiedź "rozdzielacz V1" oznacza, że po zestawieniu obu rysunków to właśnie element oznaczony jako V1 został dobrany błędnie (np. ma inną funkcję, inne porty/przyłącza, inny sposób sterowania lub inne przypisanie w układzie) w porównaniu do tego, co przewidziano w projekcie. W tego typu zadaniach nie chodzi o przypadkowe wskazanie elementu, lecz o znalezienie konkretnej niezgodności pomiędzy rysunkami.
Pozostałe odpowiedzi są niepoprawne, ponieważ odnoszą się do elementów, które po porównaniu rysunku połączeń z dokumentacją nie wykazują wskazanej w pytaniu niezgodności doboru:
- "przekaźnik K1" – typowo przekaźniki w schematach są oznaczane literą K i w zadaniu nie jest on elementem błędnie dobranym.
- "przekaźnik K2" – analogicznie, samo występowanie przekaźnika w układzie nie przesądza o błędzie; liczy się zgodność ze schematem (styki, cewka, przypisania sygnałów).
- "siłownik A1" – siłowniki często są oznaczane literą A; w tym porównaniu nie to A1 stanowi rozbieżność, więc wybór wynikałby raczej z mylenia oznaczeń niż z analizy dokumentacji.
Wskazówka egzaminacyjna: porównując rysunki, pracuj systematycznie: (1) identyfikuj oznaczenia elementów, (2) sprawdzaj ich funkcję w układzie, (3) weryfikuj zgodność przyłączy/połączeń, (4) dopiero na końcu wybieraj odpowiedź. To ogranicza pomyłki wynikające z podobieństwa oznaczeń (K1/K2) lub automatycznego kojarzenia liter (V, K, A) bez sprawdzenia roli elementu.
