Zawór spustowy (armatura spustowa) służy do kontrolowanego opróżniania odcinka instalacji z czynnika grzewczego. W praktyce ułatwia serwis, wymianę elementów, płukanie oraz przygotowanie do prób i napraw. W zadaniach egzaminacyjnych kluczowe jest czytanie schematu: nie zgadywanie "typowej" ilości, lecz identyfikacja właściwego symbolu i systematyczne zliczenie elementów.

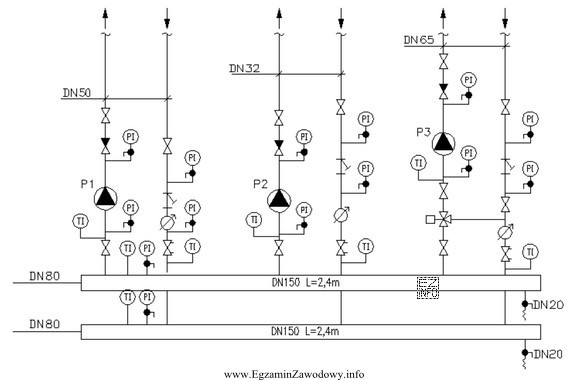

Poprawna odpowiedź: "2", ponieważ na schemacie węzła grzewczego występują dokładnie dwa symbole zaworów spustowych. Żeby nie popełnić błędu, warto przyjąć metodę:
- najpierw ustalić, jak na rysunku oznaczono zawór spustowy (symbol armatury spustowej),
- przejść schemat "po nitce" od zasilania do powrotu, a następnie odgałęzieniami,
- zaznaczać (np. ołówkiem) każdy policzony zawór, aby uniknąć podwójnego liczenia.
Dlaczego pozostałe odpowiedzi są nieprawidłowe? Wartości takie jak "3" zwykle wynikają z doliczenia elementu o podobnym symbolu (np. odpowietrzenia lub innej armatury przy urządzeniu) albo z przeoczenia, że jeden z elementów nie jest spustem. Liczby "11" i "14" są typowym skutkiem błędu kategoryzacji: traktowania wielu różnych symboli armatury (odcinającej, regulacyjnej, zwrotnej) jako spustowych, ewentualnie zliczania punktów pomiarowych/króćców jako zaworów.
W kontekście zawodu technika inżynierii sanitarnej ta umiejętność przekłada się bezpośrednio na zamawianie właściwej liczby elementów armatury, kontrolę zgodności montażu z dokumentacją oraz poprawną eksploatację (bezpieczne opróżnianie układu).
